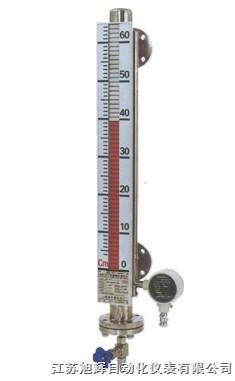

磁翻板液位计

 点击放大
 产品型号： XHUFZ
产品报价：
产品特点： XHUFZ磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品

  XHUFZ磁翻板液位计的详细资料：
XHUFZ系列翻柱式磁浮子液位计




概述
    翻柱式磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
    磁浮子液位计配置上、下限开关输出，可实 现远距离报警、限位控制。
    磁浮子液位计配置变送器，可实现液位的远 距离指示、检测与控制。
    根据在容器安装位置的不同，提供侧装和顶 装两种形式。
    根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。
结构特点
    l 基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
    l 上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
    l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
安装形式内容 侧装式 顶装式
安装间距
（测量范围） 500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm 500,800,1100,1400,1700,
2000,2500,3000mm
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
连接法兰 不锈钢 法兰 20-40（D N 20 P N 4.0）
（GB9119-88） 法兰 200-25（D N 200 P N 2.5）
（GB9119-88）
ABS 法兰 20-10（D N 20 P N 1.0） （GB9119-88） 法兰 200-6（D N 200 P N 0.6）
（GB9119-88）
主体材料 ABS（ 工作压力 0.6MPa） 1Cr18Ni9T
介质温度 -40 ℃ ~100 ℃ （ABS: -40 ℃ ~80 ℃ ）
环境温度 -40 ℃ ~+70 ℃
示值误差 ± 10mm
介质粘度 ≤ 1st（10 - 4 m/s）
上下限开关
输出 1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
电远传连续显示 1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220
