一、用途

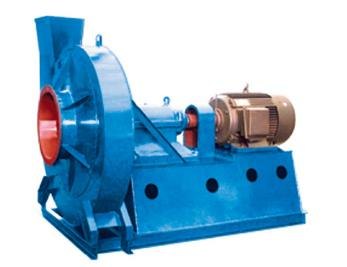

4-79型离心通风机（以下简称风机）可作为一般通风换气用，其使用条件如下：
1.应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。
2.气体内的杂质:气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。
3.输送气体种类:空气和其他不自燃的、对人体无害的、对钢材材料无腐蚀性的气体。
4.气体温度：不得超过80oC。
三、4－79型双进风离心通风机性能参数表
性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标准状态。
产品型号
转速
r/min
序号
全压Pa
流量m3/h
电动机
型号
功率kW
4-79№2-5E
2000
1
1607～1206
13600～18820
Y160M－4
11
1800
1
1382～941
9850～17160
Y132M－4
7.5
1550
1
1010～647
9620～15320
Y132S－4
5.5
1350
1
774～480
7980～13340
Y112M－4
4
1200
1
618～412
6380～11640
Y100L1－4
2.2
1050
1
471～314
5580～10180
Y90L－4
1.5
900
1
343～235
4780～8630
Y90S－4
1.1
4-79№2-6E
1800
1
1990～1362
16760～29820
Y180M－4
18.5
1650
1
1676～1186
15190～27000
Y160L－4
15
1500
1
1392～990
13660～24550
Y160M－4
11
1400
1
1215～814
12890～23490
Y132M－4
7.5
1200
1
882～588
10990～20070
Y132S－4
5.5
1050
1
676～461
9610～17560
Y112M－4
4
900
1
500～333
8240～15050
Y100L2－4
3
800
1
392～265
7360～13380
Y100L1－4
2.2
4-79№2-7E
1600
1
1970～1166
24930～48330
Y200L－4
30
1250
1
1206～716
19470～37710
Y160L－4
15
1120
1
970～549
17370～33840
Y160M－4
11
1000
1
774～461
15570～30240
Y132M－4
7.5
900
1
627～473
14000～27180
Y132S－4
5.5
800
1
500～294
12450～24190
Y112M－4
4
710
1
392～235
10990～21420
Y100L2－4
3
4-79№2-8E
1270
1
1570～932
23760～52960
Y200L－4
30
1120
1
1226～726
24080～46720
Y180L－4
22
1000
1
971～579
21520～41680
Y160L－4
15
900
1
785～471
19360～37600
Y160M－4
11
800
1
618～373
17210～33360
Y160M－4
11
710
1
491～294
15230～30080
Y160M－6
7.5
650
1
387～226
13520～26320
Y132M2－6
5.5
4-79№2-10E
1300
1
2607～1774
77000～127000
Y315S－4
110
1170
1
2117～1441
69200～114200
Y280S－4
75
1040
1
1666～1147
61500～102600
Y250M－4
55
940
1
1362～931
55700～91800
Y225M－4
45
830
1
1058～725
49100～81000
Y200L－4
30
740
1
843～578
43800～72200
Y180M－4
18.5
660
1
666～461
39000～64400
Y180L－6
15
580
1
519～353
34320～56600
Y160L－6
11
520
1
412～284
30800～50800
Y160M－6
7.5
4-79№2-12E
1040
1
2391～1637
106600～175600
Y315M1－4
132
940
1
1950～1333
96400～158600
Y315S－4
110
830
1
1529～1039
85000～140200
Y315S－6
75
740
1
1215～823
75800～124800
Y280M－6
55
680
1
1039～696
99700～114800
Y280S－6
45
580
1
755～510
59400～97800
Y200L2－6
22
520
1
603～402
53300～87800
Y180L－6
15
470
1
490～333
48200～79400
Y160L－6
11
420
1
387～265
43000～70900
Y160M－6
7.5
4-79№2-14E
850
1
2185～1490
138300～227000
JS－126－6
155
740
1
1656～1127
120200～197800
Y315M1－6
90
660
1
1401～951
110600～181800
Y315S－6
75
580
1
1019～686
94200～155000
Y280M－6
55
520
1
813～549
84400～139000
Y225M－6
30
460
1
637～431
74600～123000
Y200L2－6
22
420 1 529～363 68100～112400 Y200L1－6 18.5
370 1 412～274 60000～98800 Y180L－6 15
330 1 323～225 53600～88200 Y160L－6 11
4-79№2-16E 740 1 2176～1480 171400～295600 JS－127－6 185
660 1 1725～1176 160200～263800 Y315M3－6 132
580 1 1333～902 140600～231800 Y315M1－6 90
510 1 1029～696 123400～203800 Y315S－6 75
470 1 872～598 113800～188000 Y280M－6 55
420 1 696～480 101600～168000 Y280S－6 45
370 1 539～372 89600～148400 Y225M－6 30
330 1 431～294 80000～132200 Y200L1－6 18.5
290 1 333～225 70200～116000 Y200L－8 15
4-79№2-18E 660 1 2185～1490 228000～375800 JS－136－6 240
580 1 1686～1147 200400～330200 JS－128－8 155
520 1 1362～931 179800～296200 JS－127－8 130
470 1 1107～755 162400～267600 Y315M2－8 90
420 1 882～598 145000～239000 Y315M1－8 75
360 1 647～431 124200～205000 Y280M－8 45
330 1 549～363 113800～188000 Y250M－8 30
290 1 421～284 100800～165200 Y225M－8 22
260 1 343～225 89600～148200 Y200L－8 15
4-79№2-20E 560 1 1940～1313 625600～438000 JS－138－8 245
520 1 1676～1137 246800～406000 JS－137－8 210
470 1 1372～931 222000～367000 JS－127－8 130
420 1 1088～745 199200～327400 Y315M2－8 90
370 1 843～578 175600～288200 Y315M1－8 75
330 1 676～461 156600～257200 Y315S－8 55
290 1 519～353 137600～226000 Y280M－8 45
260 1 421～284 123400～202800 Y250M－8 30


四、风机的型式和结构
风机可制成顺时针旋转和逆时针旋转两种型式。从电动机一端正视，叶轮按顺时针方向旋转称为顺时针旋转风机，以"顺"表示；叶轮按逆时针方向旋转称为逆时针旋转风机，以"逆"表示。
风机的出口位置，以机壳的出风口角度表示。4－79型风机№3～№12在出厂前均作成一种型式，使用单位根据要求再安装成所需要的位置。
