产品介绍
产品型号 转速r/min 序号 全压Pa 流量m3/h 电 动 机
型 号 功率kW
Y9-38№4D 2900 1 2323～2450 3297～4946 Y132S1－2 5.5
2 2421～2283 5495～6594 Y132S2－2 7.5
Y9-38№4.5D 2900 1 2940～3058 4695～7824 Y160M1－2 11
2 2999～2891 8607～9389 Y160M2－2 15
Y9-38№5D 2900 1 3636～3851 6440～8587 Y160M2－2 15
2 3832～3567 9660～12880 Y180M－2 22
Y9-38№5.6D 2900 1 4557～4802 9048～13571 Y200L1－2 30
2 4733～4635 15079～16589 Y200L2－2 37
3 4479 18095 Y225M－2 45
Y9-38№6.3D 1450 1 1441～1519 6441～9662 Y132M－4 7.5
2 1499～1421 10735～12882 Y160M－4 11
Y9-38№7.1D 1450 1 1833～1931 9220～10756 Y160M－4 11
2 1940～1862 12293～16903 Y160L－4 15
3 1803 18439 Y180M－4 18.5
Y9-38№8D 1450 1 2323～2460 13189～17585 Y180M－4 18.5
2 2450～2283 19783～26378 Y200L－4 30
Y9-38№9D 1450 1 2940～3097 18779～28168 Y225S－4 37
2 3058～2891 31298～37558 Y250M－4 55
Y9-38№10D 1450 1 3636～3832 25760～30053 Y250M－4 55
2 3851～3773 34346～42933 Y280S－4 75
3 3695～3507 47226～51519 Y280M－4 90
Y9-38№11.2D 960 1 1999～2117 23961～31947 Y225M－6 30
2 2107～2087 35941～39934 Y250M－6 37
3 2038～1960 43928～47921 Y280S－6 45
1450 1 4557～4831 36190～48254 Y315S－4 110
2 4802～4733 54286～60317 Y315M－4 132
3 4015～4479 66349～72381 Y315L1－4 160
Y9-38№12.5D 730 1 1441～1529 25329～33773 Y225M－8 22
2 1519～1411 37994～50659 Y280S－8 37
960 1 2489～2636 33310～44413 Y280M－6 55
2 2617～2528 49965～61068 Y315S－6 75
3 2240 66620 Y315M－6 90
Y9-38№14D 730 1 1803～1901 35586～53379 Y280M－8 45
2 1872～1833 59310～65241 Y315S－8 55
3 1774 71172 Y315M－8 75
960 1 3126～3303 46798～62397 Y315M－6 90
2 3293～3175 70197～85796 Y315L2－6 132
3 3067 93596 Y355M1－6 160
Y9-38№16D 730 1 2362～2499 53120～70826 Y315M－8 75
2 2479～2401 78679～97386 Y315L2－8 110
3 2313 106239 Y355M2－8 132
960 1 4077～4292 69856～104784 Y355M3－6 200
2 4234～4145 116426～128069 Y355L3－6 250
3 4802 139712 JS137－6 280
Y8-39№4D 2900 1 2107～2146 3242～5660 Y132S1－2 5.5
2 2058～1940 6265～6869 Y132S2－2 7.5
Y8-39№4.5D 2900 1 2666～2793 4616～6338 Y132S2－2 7.5
2 2803～2460 7199～9781 Y160M1－2 11
Y8-39№5D 2900 1 3393～3459 6333～9875 Y160M2－2 15
2 3371～3028 11055～13417 Y180M－2 22
Y8-39№5.6D 2900 1 4126～4224 8897～15562 Y200L1－2 30
2 4028～3802 17190～18849 Y200L2－2 37
Y8-39№6.3D 1450 1 1303～1372 6334～8696 Y132S－4 5.5
2 1372～1205 9876～13419 Y132M－4 7.5
Y8-39№7.1D 1450 1 1656～1744 9066～14137 Y160M－4 11
2 1695～1529 15827～19208 Y160L－4 15
Y8-39№8D 1450 1 2107～2205 12969～17805 Y180M－4 18.5
2 2215～2156 20223～22641 Y180L－4 22
3 2088～1940 25059～27477 Y200L－4 30
Y8-39№9D 1450 1 2666～2803 18466～28794 Y225S－4 37
2 2704～2460 32237～39122 Y225M－4 45
Y8-39№10D 1450 1 3393～3450 25330～34776 Y250M－4 55
2 3459～3028 39498～53666 Y280S－4 75
Y8-39№11.2D 960 1 1813～1901 23561～36740 Y225M－6 30
2 1852～1666 41132～49918 Y280S－6 45
1450 1 4126～4341 35587～55492 Y315S－4 110
2 4224～3802 62127～75397 Y315M－4 132
Y8-39№12.5D 730 1 1303～1362 24907～34195 Y225M－8 22
2 1372～1205 38838～52770 Y250M－8 30
960 1 2254～2372 32755～51075 Y280M－6 55
2 2303～2078 57182～69396 Y315S－6 75
Y8-39№14D 730 1 1637～1715 34993～48041 Y280S－8 37
2 1725～1676 54565～61089 Y280M－8 45
3 1597～1509 67613～74134 Y315S－8 55
960 1 2822～2969 46018～71756 Y315M－6 90
2 2891～2764 80337～88916 Y315L1－6 110
3 2607 88916 Y315L2－6 132
Y8-39№16D 730 1 2136～2234 52234～71711 Y315M－8 75
2 2244～2185 31450～91189 Y315L1－8 90
3 2087～1970 100927～110666 Y315L2－8 110
960 1 3695～3871 63692～94305 Y355M1－6 160
2 3881～3783 107112～119919 Y355M3－6 200
3 3606～3401 132726～145533 Y355L3－6 250

三、型式和结构
⒈引风机进气方式为单吸入，其中机号分为№4～№16各13个规格。
⒉引风机可制成顺时针旋转或逆时针旋转两种型式。从电动机一端正视，叶轮工作时顺时针旋转称为顺时针旋转风机，以"顺"表示；逆时针旋转称为逆时针旋转风机，以"逆"表示。
⒊风机的出风口位置根据用户需要可制成不同型式。
⒋风机的传动方式为Ｄ式传动，电机与风机联接采用联轴器传动。

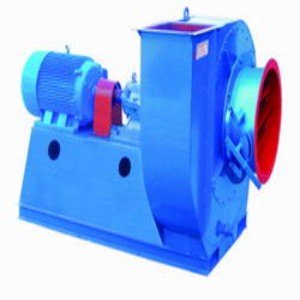

风机主要由叶轮、机壳、进风口、调节门及传动组等部件组成。
四、风机的安装、调整及试运转
在安装前首先应准备好安装用材料及工具，并对风机各部分的机件进行检查，对叶轮、主轴和轴承等更应特别细致检查，如发现损伤，应予以修好，然后用煤油清洗轴承箱内部。
在进行安装操作的过程中必须注意下列几点：
1、在一些接合面上，为了防止生锈，减少拆卸困难，应涂上润滑脂或机械油。
2、在上接合面的螺栓时，如有定位销钉，应先上好定位销钉，打紧后，再拧紧螺栓。
3、检查机壳及其它部件内部，不应有掉入和遗留的工具和杂物。
㈠安装要求
1、按图纸所示的位置及尺寸安装，为得到高效率，特别要保证进风口与叶轮之间的间隙尺寸。
2、保证主轴的水平位置，并测量风机主轴与电机轴的同心度及联轴器两端面的不平行度。两轴同轴度不大于0.05mm，联轴器两端面平行度不大于0.05mm。
3、安装调节门时，注意不要装反，要保证进气方向与叶轮旋转方向一致。
4、风机安装后，用手或杠杆拔转子，检查是否有过紧或与固定部分碰撞现象。
5、安装风机进口和出口管道时，重量不应加在机壳上。
6、全部安装后，进行总检查，是否符合要求，然后再进行运转试验。
㈡风机的试运转
机械运转试验应首先在无载荷（关闭进风口管道中的闸或调节门）的情况下进行运转。如运转情况良好，然后再在额定载荷（规定全压和流量）下连续运转至规定的时间上，如无异常现象发生，经检查合格，方可投入使用。
在额定工况下的
