一、风机的概述

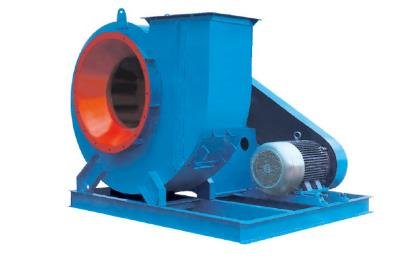

4-68型离心通风机可作为一般通风换气，其使用条件如下：
1.应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。
2.输送气体种类:空气和其他不自燃的、对人体无害的、对钢材材料无腐蚀性的气体。
3.气体内的杂质:气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。
4.气体温度：不得超过80oC。
二、4－68型离心通风机性能参数表
性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标准状态。
产品型号 转速r/min 序号 全  压Pa 流  量m3/h 电  动  机
型   号 功率kW
4-68№2.8A 2900 1 971～657 1131～2262 Y802－2 1.1
1450 1 245～167 565～1131 Y801－4 0.55
4-68№3.15A 2900 1 1246～853 1825～3435 Y90S－2 1.5
1450 1 314～216 912～1718 Y801－4 0.55
4-68№3.55A 2900 1 1608～1108 2708～5013 Y100L－2 3
1450 1 402～275 1354～2507 Y801－4 0.55
4-68№4A 2900 1 2069～1432 3984～7281 Y112M－2 4
1450 1 520～353 1992～3641 Y802－4 0.75
4-68№4.5A 2900 1 2658～1834 5790～10485 Y132S2－2 7.5
1450 1 667～461 2895～5242 Y90S－4 1.1
4-68№5A 2900 1 3315～2305 8050～14490 Y160M2－2 15
1450 1 824～579 4025～7245 Y100L1－4 2.2
4-68№6.3D 1450 1 1324～922 8320～14761 Y132S－4 5.5
960 1 579～402 5508～9773 Y112M－6 2.2
4-68№8D 1450 1 2158～1501 17585～30774 Y180M－4 18.5
960 1 942～657 11643～20375 Y132M2－6 5.5
730 1 549～383 8853～15403 Y132M－8 3
4-68№10D 1450 1 3442～2422 35420～61179 Y250M－4 55
960 1 1510～1059 23450～40505 Y200L1－6 18.5
730 1 873～618 17832～30801 Y160L－8 7.5
4-68№12.5D 960 1 2354～1657 45800～79111 Y280M－6 55
730 1 1363～961 34828～60157 Y225M－8 22
4-68№6.3C 2240 1 3159～2197 12852～22803 Y180M－2 22
2000 1 2511～1756 11476～20359 Y160M2－2 15
1800 1 2040～1422 10328～18324 Y160M1－2 11
1600 1 1608～1118 9180～16287 Y132S2－2 7.5
1400 1 1236～863 8032～14251 Y132S－4 5.5
1250 1 981～687 7172～12724 Y112M－4 4
1120 1 785～549 6426～11401 Y100L2－4 3
1000 1 628～441 5737～10179 Y100L1－4 2.2
900 1 510～353 5164～9162 Y90L－4 1.5
800 1 402～284 4590～8144 Y90S－4 1.1
4-68№8C 1800 1 3315～2315 21830～38202 Y225S－4 37
1600 1 2619～1834 19404～33958 Y200L－4 30
1400 1 2010～1402 16979～29713 Y180M－4 18.5
1250 1 1599～1118 15159～26528 Y160L－4 15
1120 1 1285～892 13583～23770 Y160M－4 11
1000 1 1020～716 12128～21224 Y132M－4 7.5
900 1 834～579 10915～19101 Y132S－4 5.5
800 1 657～461 9702～16979 Y112M－4 4
710 1 520～363 8611～15069 Y100L2－4 3
630 1 402～284 7641～13371 Y100L1－4 2.2
4-68№10C 1250 1 2560～1795 30534～52740 Y225S－4 37
1120 1 2050～1442 27358～47256 Y200L－4 30
1000 1 1638～1147 24427～42192 Y180L－4 22
900 1 1324～932 21984～37974 Y160L－4 15
800 1 1049～736 19541～33754 Y160M－4 11
710 1 824～579 17343～29956 Y132M－4 7.5
630 1 647～461 15389～26581 Y132S－4 5.5
560 1 510～363 13679～23627 Y112M－4 4
500 1 412～284 12214～21096 Y100L2－4 3
4-68№12.5C 1120 1 3207～3040 53434～66388 Y280S－4 75
2 2903～2256 72865～92296 Y280M－4 90
1000 1 2560～2422 47710～59276 Y250M－4 55
2 2315～1795 65058～82407 Y280S－4 75
900 1 2069～1451 42938～74166 Y280S－6 45
800 1 1638～1147 38168～65926 Y225M－6 30
710 1 1285～902 33874～58509 Y200L2－6 22
630 1 1010～706 30057～51917 Y180L－6 15
560 1 804～559 26717～46148 Y160L－6 11
500 1 638～451 23855～41204 Y160M－6 7.5
450 1 520～363 21469～37083 Y132M2－6 5.5
400 1 412～284 19084～32963 Y132M1－6 4
4-68№16B 960 1 3864～2717 96052～165908 Y355M3－6 200
800 1 2687～2628 80043～89745 Y315M－6 90
2 2540～1883 99448～138257 Y315L1－6 110
710 1 2118～1481 71038～122703 Y315S－6 75
630 1 1667～1167 63034～108877 Y280M－6 55
560 1 1314～922 56030～96780 Y250M－6 37
500 1 1049～736 50027～86410 Y225M－6 30
450 1 853～598 45024～77769 Y200L1－6 18.5
400 1 667～471 40022～69128 Y180L－6 15
355 1 530～373 35519～61351 Y160L－6 11
315 1 412～294 31517～54439 Y160M－6 7.5
4-68№20B 710 1 3305～2795 138747～206018 JS137－8 210
2 2569～2324 222836～239654 JS138－8 245
630 1 2599～1824 123113～212650 Y355M3－8 160
560 1 2060～1442 109434～189023 Y315L2－8 110
500 1 1638～1147 97709～168770 Y315L1－8 90
450 1 1324～932 87938～151893 Y315S－8 55
400 1 1049～736 78167～135016 Y280M－8 45
355 1 824～579 69373～119827 Y250M－8 30
315 1 647～461 61557～106325 Y225M－8 22
280 1 510～363 54717～94511 Y200L－8 15
250 1 412～284 48855～84385 Y180L－8 11

三、风机的型式和结构
⒈风机制成单吸入，风机有顺时针和逆时针旋转二种型式。从电动机一端正视，叶轮按顺时针方向旋转称为顺时针旋转风机，以"顺"表示，叶轮按逆时针方向旋转称为逆时针旋转风机，以"逆"表示。
⒉风机的出口位置，以机壳的出风口角度表示。"顺"、"逆"均可制成0°、45°、90°、135°、180°、225°共六种角度。
⒊风机的传动方式：有Ａ、Ｂ、Ｃ、Ｄ四种，№2.8～5采用Ａ式，以电动机直联传动，风机的叶轮、机壳直接固定在电机轴和法兰盘上；№6.3～12.5采用悬臂支承装置，又分为Ｃ式（皮带传动）和Ｄ式（联轴器传动）两种传动方式；№16、20为Ｂ式悬臂支承装置的皮带传动，皮带轮装在轴承中间。
该风机的№2.8～5主要由叶轮、机壳、进风口等部分配直联电动机组成，№6.3～20除上述部分外还
