一、概述

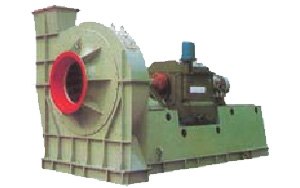

M5-29型煤粉离心通风机是高效、耐磨、节能通风机产品，主要用于向热电站锅炉煤粉燃烧系统吹送煤粉。我公司严格按电力部对锅炉风机的要求进行生产，确保产品质量和可靠性。
该系列风机适用于5～30万千瓦电站锅炉制粉系统的煤粉输送，介质温度不超过250oC，含量不超过150mg/m3，也适用于其它非腐蚀性气体的输送。具有静压高，耐磨损，高效区域宽等特点。
二、M5－29型离心通风机性能参数表
性能表中提供的参数，其标定工况：大气压力为101325Pa，进气温度为70℃，介质气体(空气)密度为1.02kg/m3。
产品型号 转 速
r/min 序号 全压Pa 流量m3/h 电  动  机
     型  号 功率 kW
M5－29№16D 1450 1 9074～8898 30774～35170 Y315M－4 (380V) 132
  2 8652～7956 39567～48359 Y315L1－4 (380V) 160
  3 7308～6622 54954～61548 Y315L2－4 (380V) 200
M5－29№16.5D 1450 1 9650～9201 33750～43394 Y315L1－4 (380V) 160
  2 8868～7042 48215～67500 Y315L2－4 (380V) 200
M5－29№17D 1450 1 10242～9408 36912～52732 Y315L2－4 (380V) 200
  2 8986～7475 58005～73825 Y3553－4 (6000V) 220
M5－29№18D 1450 1 11488～10948 43817～56336 Y3554－4 (6000V) 250
  2 10065～8388 62596～87634 Y3556－4 (6000V) 315
 960 1 5033～4797 29010～37299 Y315S－6  (380V) 75
  2 4621～3679 41443～58020 Y315M－6  (380V) 90
M5－29№19D 1450 1 12802～11752 51533～73619 Y4001－4 (6000V) 355
  2 11223～9339 80981～103066 Y4002－4 (6000V) 400
 960 1 5611～5494 34119～38893 Y315M－6  (380V) 90
  2 5346～4915 48867～53615 Y315L1－6 (380V) 110
  3 4513～4091 60926～68237 Y315L2－6 (380V) 132
M5－29№19.5D 1450 1 13475～12375 55710～79585 Y4002－4 (6000V) 400
  2 11815～9839 87544～111420 Y4004－4 (6000V) 500
 960 1 5913～5632 36883～47422 Y315L1－6 (380V) 110
  2 5427～4318 52691～73767 Y315L2－6 (380V) 132
M5－29№20D 1450 1 14175～13901 60106～68692 Y4002－4 (6000V) 400
  2 13518～12429 77279～94452 Y4004－4 (6000V) 500
  3 11419～10350 107332～120212 Y4005－4 (6000V) 560
 960 1 6220～5709 39794～56849 Y315L2－6 (380V) 132
  2 5445～4542 62534～79588 JS126－6  (380V) 155
M5－29№20.5D 1450 1 14901～14205 64727～83221 Y4004－4 (6000V) 500
  2 13685～10879 92468～129455 Y4501－4 (6000V) 630
 960 1 6533～6396 42854～48976 Y315L2－6 (380V) 132
  2 6229～4768 55098～85708 JS127－6  (380V) 185
M5－29№21D 1450 1 15637～14901 69580～89460 Y4005－4 (6000V) 560
  2 14362～13705 99400～109340 Y4501－4 (6000V) 630
  3 12586～11409 124250～139160 Y4502－4 (6000V) 710
 960 1 6857～6333 46067～59229 JS127－6  (380V) 185
  2 6298～5003 65810～92133 Y3555－6 (6000V) 220

三、风机的结构
风机由叶轮、机壳、进风口以及传动组等组成。
四、通风机的安装和使用
⒈安装前：先对风机各部件进行全面的检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密。叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等等。
⒉安装时：注意检查机壳，壳内不应有掉入和遗留的工具和杂物，在一些结合面上，为了防止生锈，减少拆卸困难，应涂上一些润滑脂或机械油。风机与地基结合面，进出风管道联接时应调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。
⒊安装要求
①按图纸所示的位置与尺寸进行安装。为确保高效率，特别要保证进风口与叶轮的轴向和径向间隙尺寸。
②安装后试拔传动组，检查是否有过紧或与固定部分碰撞现象。
③全部安装完毕，总检合格后，才能进行风机的试运转。
为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出风阀门稍关）的情况下进行。如情况良好，遂步打开阀门直至规定的工况为止。在运转过程中应严格控制电流，不得超过额定值。
⒋风机的操作
①风机启动前，应进行下列准备工作：
a.将进风阀门关闭，出风阀门稍开。
b.检查风机各部的间隙尺寸，转动部分与固定部分有无碰撞及磨擦现象。
②风机启动后，达到正常转速时，应在运转过程中经常检查轴承温度是否正常，当轴承温度没有特殊要求时，轴承温升不得超过周围环境温度的40℃；轴承部位的均方根振动速度值不得大于6.3mm/s。如发现风机有强烈的振动、撞声，轴承温升迅速上升等现象时，则必须紧急停车。
五、通风机的维护
1.风机维护工作注意事项：
(1)只有在风机设备完全正常的情况下方可运转。
(2)如果风机设备在检修后开动时，则需注意风机各部位是否正常。
(3)定期检查风机及气体输送管道内部的灰尘、污垢等杂质，并防止锈蚀。
(4)为确保人身安全，风机的维护工作必须在停车时进行。
2.风机正常运转中的注意事项：
(1)在风机的开车、停车或运转过程中，如发现不正常现象时应立即进行检查，若是小故障应及时查明原因设法消除。发现大故障立即停车检修。
(2)除每次检修后应更换润滑剂外，正常情况下应根据实际情况更换润滑剂。
六、通风机主要故障及原因
⒈风机振动剧烈：
(1)机壳或进风口与叶轮摩擦；
(2)基础的刚度不够或不牢固；
(3)叶轮铆钉松动或叶轮变形；
(4)叶轮轴盘孔与轴配合松动；
(5)机壳与支架、轴承座与支架、轴承盖与轴承座等联接螺栓松动；
(6)风机进、出气管道的安装不良，产生共振；
(7)叶轮变形，叶片磨损，叶片有积灰、污垢及轴弯曲使转子产生不平衡；
(8)风机轴与电机轴不同心，皮带轮槽错位。
⒉轴承温升过高：
(1)轴承箱振动剧烈；
(2)润滑剂质量不良、变质或含有灰尘、砂粒、污垢等杂质或填充量不足；
(3)轴承箱盖和座联接螺栓的紧力过大或过小；
(4)轴与滚动轴承安装歪斜，前后两轴承不同心；
(5)滚动轴承损坏或轴弯曲。
⒊电动机电流过大和温升过高：
(1)开车时进、出气管道闸门未开；
(2)电动机输入电压过低或电源单相断电；
(3)受轴承箱剧烈振动的影响；
(4)主轴转速超过额定值。
机号№ 外形安装尺寸 基础尺寸
 A B C D E F H I J K L M N S C1 d h i j k m n r t
16 1138 2757 1077 128 630 — 2400 265 445 1920 259 820 390 345 452 90 880 980 860 1150 — 50 — 240
16.5 1180 2847 1100 137 250 — 2516 602 397 1954 206 600 355 305 470 105 440 520 595 697 — 87 — 167.5
17 1217 2942 1144 95 500 — 2586 590 478 2042 281 600 374 305 490 105 790 890 600 830 — 117 — 287
18 1278 3090 1211 113 630 370 2700 288 564 2062 356 820 390 345
