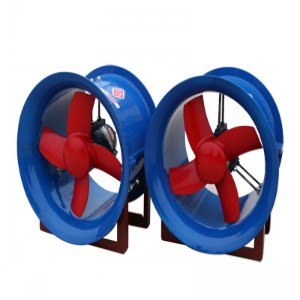

FT35-11型玻璃钢轴流通风机

概述：
FT35-11型玻璃钢轴流通风机除具有金属同类风机性能外，还具有重量轻、噪音低、运行平稳、效率高、耐腐蚀等优点。可用作工业厂房、机械制造、化工、印染、电镀、医药等行业和影剧院、宾馆、办公大楼、各种住宅等建筑。若将风壳去掉，亦可作自己风扇，也可在较长的排气管道内，间隔串联安装，以提高管道中和全压。

型式：

FT35型轴流通风机依叶轮直径的大小分为NO2.8，NO3.15，NO3.55，NO4，NO4.5，NO5，NO5.6，NO6.3，NO7.1，NO8，NO9，NO10，NO11.2十三种机号，每一种机号的叶片数都为4片。叶片又可装成15°，20°，25°，30°，35°五种角度。因此，每一机号由于叶片安装角度的大小，主轴转速快慢的不同，风机的风压、风量及所消耗的功率也不相同，具体性能详见性能表。
传动方式：选用各极电动机，与叶轮直接联接，机体外壳制成圆筒形、旋转方向为顺时针方向（由电动机方向观察）。
无因次性能表

FT35-11型轴流通风机性能表
机号 叶轮
直径mm 叶轮
周速m/s 主轴
转速rpm 叶片角
度deg 风量m3/h 全压mmHg 全压
效率 需用轴
功率kw 采用轴
功率kw 配用电机
          型号 功率kw
2.8 280 42.5 2900 15 1649 15.5 0.87 0.080 0.092 YSF-5622 0.120
    20 2167 17.2 0.88 0.115 0.133 YSF-5632 0.180
    25 2685 17.7 0.895 0.145 0.166 YSF-5632 0.180
    30 2921 19.0 0.88 0.172 0.197 YSF-5632 0.180
    35 3202 23.7 0.86 0.240 0.276 YSF-6322 0.250
  21.3 1450 15 826 3.9 0.87 0.010 0.012 YSF-5014 0.025
    20 1086 4.4 0.88 0.015 0.017 YSF-5014 0.025
    25 1346 4.5 0.895 0.018 0.021 YSF-5014 0.025
    30 1464 4.9 0.88 0.022 0.026 YSF-5024 0.040
    35 1605 6.1 0.86 0.031 0.036 YSF-5024 0.040
3.15 315 47.8 2900 15 2339 19.6 0.87 0.144 0.166 YSF-6312 0.180
    20 3074 21.8 0.88 0.270 0.238 YSF-6322 0.250
    25 3810 22.4 0.895 0.259 0.298 YSF-6332 0.370
    30 4141 24.2 0.88 0.309 0.355 YSF-6322 0.370
    35 4545 30.0 0.86 0.430 0.495 YSF-7122 0.550
  23.9 1450 15 1169 4.9 0.87 0.018 0.021 YSF-5014 0.025
    20 1537 5.4 0.88 0.026 0.030 YSF-5024 0.040
    25 1905 5.6 0.895 0.032 0.037 YSF-5024 0.040
    30 2072 6.0 0.88 0.039 0.045 YSF-5614 0.060
    35 2273 7.5 0.86 0.053 0.061 YSF-5624 0.090
3.55 355 53.9 2900 15 3367 24.6 0.87 0.261 0.300 YSF-7112 0.370
    20 4426 27.7 0.88 0.379 0.436 YSF-7122 0.550
    25 5484 28.4 0.895 0.473 0.544 YSF-7122 0.550
    30 5965 30.6 0.88 0.564 0.649 YSF-7132 0.750
    35 6542 38.0 0.86 0.787 0.905 YSF-8022 1.1
  27.0 1450 15 1680 6.2 0.87 0.033 0.038 YSF-5024 0.040
    20 2208 6.9 0.88 0.047 0.054 YSF-5614 0.060
    25 2737 7.1 0.895 0.059 0.068 YSF-5624 0.090
    30 2977 7.6 0.88 0.070 0.081 YSF-5624 0.090
    35 3265 9.5 0.86 0.098 0.113 YSF-6314 0.120
4 400 60.7 2900 15 4806 31.6 0.87 0.475 0.546 YSF-7122 0.550
    20 6316 35.2 0.88 0.688 0.791 YSF-8022 1.1
    25 7826 36.1 0.895 0.859 0.988 YSF-8022 1.1
    30 8513 38.8 0.88 1.021 1.175 YSF-8022 1.1
    35 9336 48.3 0.86 1.427 1.641 YT90S-2 1.5
  30.4 1450 15 2406 7.9 0.87 0.059 0.068 YSF-5624 0.090
    20 3163 8.8 0.88 0.086 0.099 YSF-6314 0.120
    25 3920 9.0 0.895 0.07 0.123 YSF-6314 0.120
    30 4263 9.7 0.88 0.128 0.147 YSF-6324 0.80
    35 4676 12.1 0.86 0.179 0.206 YSF-7114 0.250
4.5 450 34.2 1450 15 3427 10.0 0.87 0.107 0.123 YSF-6314 0.120
    20 4504 11.2 0.88 0.156 0.179 YSF-6324 0.180
    25 5581 11.5 0.895 0.195 0.224 YSF-7114 0.250
    30 6070 12.3 0.88 0.231 0.266 YSF-7124 0.370
    35 6658 15.3 0.86 0.322 0.370 YSF-7124 0.370
5 500 38.0 1450 15 4700 12.4 0.87 0.182 0.210 YSF-7114 0.250
    20 6178 13.8 0.88 0.264 0.303 YSF-7124 0.370
    25 7655 14.1 0.895 0.328 0.370 YSF-7124 0.370
    30 8327 15.2 0.88 0.392 0.450 YSF-8014 0.550
    35 9133 18.9 0.86 0.546 0.628 YSF-8024 0.750
  25.1 960 15 3142 5.4 0.87 0.053 0.061 YSF-8026 0.370
    20 4129 6.0 0.88 0.076 0.088 YSF-8026 0.370
    25 5117 6.2 0.895 0.096 0.111 YSF-8026 0.370
    30 5566 6.6 0.88 0.114 0.131 YSF-8026 0.370
    35 6104 8.3 0.86 0.160 0.184 YSF-8026 0.370
5.6 560 42.5 1450 15 6596 15.4 0.87 0.318 0.365 YSF-7124 0.370
    20 8667 17.2 0.88 0.461 0.530 YSF-8014 0.550
    25 10739 17.7 0.895 0.578 0.665 YSF-8024 0.750
    30 11689 19.0 0.88 0.687 0.790 YT90S-4 1.1
    35 12812 23.7 0.86 0.961 1.1 YT90S-4 1.1
  28.1
