  WDW-20E微机控制电子万能试验机






济南新时代试金仪器有限公司

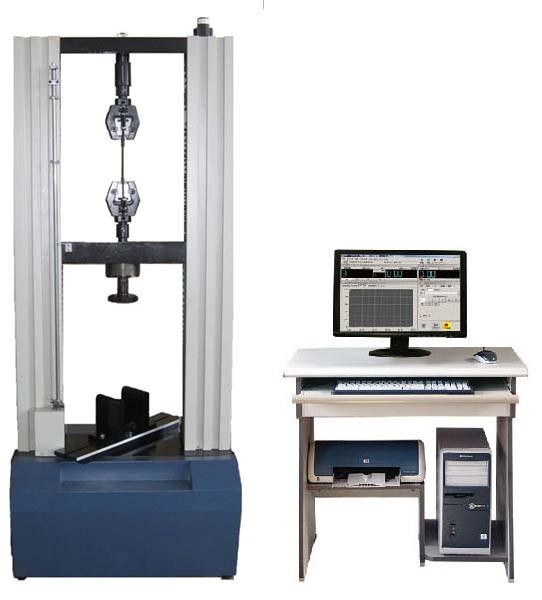

WDW-20E型微机控制电子万能试验机

一、产品简介：
WDW-20E型微机控制电子万能试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机。试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过新时代试金控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
   该机采用调速精度高、性能稳定的日本松下伺服调速系统及伺服电机作为驱动系统，控制器作为控制系统核心，以WINDOWS为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以近乎完美的实现试验力、变形及位移等参数的闭环控制，可实现恒应力、恒应变、恒位移等控制模式，并且各种控制模式之间可以平滑切换。该机完全满足
国家标准GB/T228-2002《金属材料室温拉伸试验方法》的要求，同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。













二、控制系统界面如下：
● 试验操作界面：

● 试验曲线：
三、主要技术指标：
1、 最大试验力：    20KN
2、 测 量 范 围：   最大试验力的0—100%
3、 试验机精度级别：0.5级
4、 试验力准确度：  优于示值的±1%
5、 横梁位移测量：  分辨率为0.01mm
6、 变形准确度：    优于±1%
7、 调 速 范 围：   0.005-500mm/min
8、 试 验 空 间：   650mm
9、 主 机 形 式：   门式框架结构
10、 主 机 尺 寸：   840×600×2150
11、 重       量：   约580Kg
12、 工 作 环 境：   室温～45℃，湿度20%～80%
四、主要功能及特点：
1、 主机：
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用松下伺服电机和减速机，性能稳定可靠，具有过流、过压、
过载等保护装置。
1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
1.4万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
2、控制系统、操作软件及数据处理系统
2.1计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。
2.2保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
2.3对于负荷、变形通道可实现自动标示，直观方便。
2.4批量试验可实现曲线的分层次显示，曲线自动跟随
