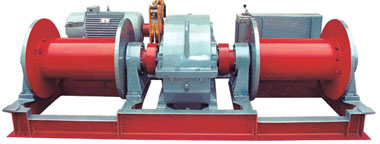

JK快速电控卷扬机
JK High-speed Electric Hoist(winch;windlass)

 JK型0.5吨、1吨、2吨、3吨、5吨、20吨快速电控卷扬机

 JK 0.5T、1T、2T、3T、5T、20T、 High-speed Electric Hoist(winch;windlass)

型号
Model
 JM-0.5 JM-1 JM-1.5 JM2 JM-3 JM-5 JM-20
额定牵引力(千牛)
Rated Pulling Fore(KN)
 5 10 15 20 30 50 200
平均绳速(米/分)
Average Speed (m/min)
 24 26.4 26.6 28.8 30 28 22
减速器型号
Model of Decelerator
 JZQ-250 JZQ-350 JZQ-350 JZQ-400 JZQ-500 JZQ-650 JZQ-850
总传动比
Gear Ratio
 36.86 40.17 40.17 31.5 31.5 40.17 85
钢丝绳直径(毫米)
Diameter of steel wire rope (mm)
 7.7 9.3 11 14 17 21.5 42
卷筒电动机
Drum Motor
 直径(毫米)
Diameter(mm)
 160 190 200 240 320 400 800
长度(毫米)
Length(mm)
 350 370 450 500 500 740 1186
容绳量(米)
Rope Chute(m)
 90 100 100 130 180 200 400
型号
Model
 Y100L2-4 Y132s-4 Y132M-4 J160L-6 YZR225-8 YZR250-8 YZR335M-10
功率(千瓦)
Power(KW)
 2.2 5.5 7.5 11 22 30 85
转速(转/分)
Rotating Speed(R/Min)
 1450 1450 1450 960 720 720 580
电磁/液压制动器
Electromagnetism/hydraulic brake
 TJ2-100 TJ2-200 TJ2-200 TJ2-200 TJ2-300 TJ2-300 YWZ-500
外形尺寸
Overall Dimension(mm)
 长(毫米)
Length (mm)
 875 1022 1145 1200 1470 2050 3500
宽(毫米)
Width (mm)
 773 920 1015 1120 1400 1640 2400
高(毫米)
Height (mm)
 413 543 650 735 950 960 1600
自重(公斤)
Dead-weight(kg)
 250 350 380 800 1200 2700 8500
