深圳市安飞特电子有限公司

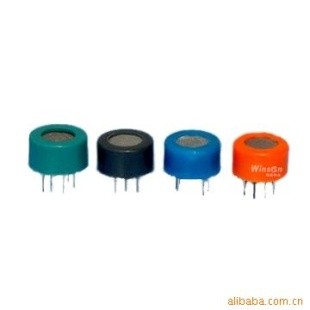

半导体可燃气体传感器MQ-9所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。采用高低温循环检测方式低温（1.5V加热）检测一氧化碳，传感器的电导率随空气中一氧化碳气体浓度增加而增大，高温（5.0V加热）检测可燃气体甲烷、丙烷并清洗低温时吸附的杂散气体。使用简单的电路即可将电导率的变化，转换为与该气体浓度相对应的输出信号。MQ-9气体传感器对一氧化碳、甲烷、液化气的灵敏度高，这种传感器可检测多种含一氧化碳及可燃性的气体，是一款适合多种应用的低成本传感器。

∮主要特点及应用：

·对一氧化碳/可燃气体有良好的灵敏度

·对甲烷、丙烷、一氧化碳的灵敏度较高

·长寿命、低成本

·简单的驱动电路即可

·家庭用气体泄漏报警器

·工业用可燃气体报警器

·便携式气体检测器

∮主要技术参数：

产品型号
 MQ-9

产品类型
 半导体气敏元件

标准封装
 胶木

检测气体
 一氧化碳、可燃气体

检测浓度
 10-1000ppmCO；100-10000ppm可燃气体

回路电压（Vc）
 ≤10V  DC

加热电压（VH）
 5.0V±0.2V AcorDC1.5V±0.1VACorDC（低）

加热时间（ TL）
 60±1S（高）90±1S（低）

负载电阻（RL）
 可调

加热电阻（RH）
 31Ω±3Ω（室温）

加热功耗（PH）
 约350mW

敏感体表面电阻（Rs）
 2KΩ-20KΩ(in100ppmCO)

灵敏度（S）
 Rs(in air)/Rs(100ppmCO)≥5

浓度斜率（α）
 ≤0.6(R300ppm/R100ppmCO)

温度、湿度
 20℃±2℃；65%±5%RH

标准测试电路
 Vc:5.0V±0.1V；  VH（高）: 5.0V±0.1V； VH（低）: 1.5V±0.1V

预热时间
 不少于48小时
