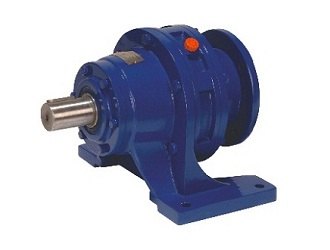

X、B、JXJ系列摆线针轮减速机

摆线针轮减速机是一种采用摆线针齿啮合行星传动原理的传动机型，是一种理想的传动装置，具有许多优点，用途广泛，并可正反运转。

特点：

1，高速比、大扭距、高效率（平均达95％）

2，结构紧凑、体积小

3，运转平稳、噪音低

4，故障少、寿命长

结构与原理

摆线针轮减速机是一种应用行星传动原理，采用摆线轮啮合的新颖传动装置。在输入轴上装有180度的双偏心套，又在偏心套上装有两个滚柱轴承，形成H机构，两个摆线轮的中心孔即形成了偏心轴承的滚道，并由摆线轮与针齿轮上一组针齿相啮合，组成齿差为一齿的内啮合减速机构。

技术参数：

功 率：0.18KW～55KW

转 矩：70N·m～20000N·m

传动比： 单级：9-87 双级：121-5133 三级：6545-446571

电子样本：http://www.lencichina.com/UpFile/201303/2013031555188673.pdf
