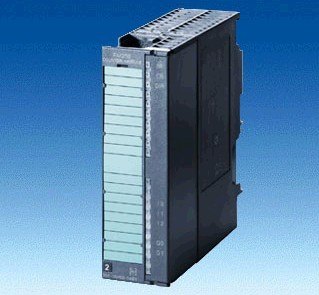

西门子模块20针远程插件6ES7332-5HB01-0AB0

技术数据CAx数据
SM 332 analog output module

-
SIMATIC S7-300，模拟量输出M 332，光电隔离，2 AO，U/I；11/12位 RESOL，20针，远程/插件，带有源背板总线


电源电压
负载电压 L+
额定值 (DC) 24 V
输入电流
来自负载电压 L+（空载），最大值 135 mA
来自背板总线 / DC 时 / 最大值 60 mA
功率损失
损耗有效功率 / 典型的 3 W
模拟输出
模拟输出端数量 2
  是
电压输出，短路电流，最大值 25 mA
电流输出，空载电压，最大值 18 V
输出范围，电压
0 至 10 V 是
1 至 5 V 是
-10 至 +10 V 是
输出范围，电流
0 至 20 mA 是
-20 至 +20 mA 是
4 至 20 mA 是
负载电阻（在额定输出范围内）
电压输出端的最小值 1 kΩ
电压输出端的电容负载，最大值 1 μF
电流输出端的最大值 500 Ω
电流输出端的电感负载，最大值 10 mH
导线长度
屏蔽导线长度，最大值 200 m
模拟值构成
集成和转换时间/每通道分辨率
带有过调制的分辨率（包括符号在内的位数），最大值 12 bit +/-10 V，+/-20 mA，4 至 20 mA，1 至 5 V： 11 位 + 符号；0 至 10 V，0 至20 mA： 12 位
转换时间（每个通道） 0.8 ms
起振时间
对于电阻负载 0.2 ms
对于电容负载 3.3 ms
对于电感负载 0.5 ms 0.5 ms (1 mH)；3.3 ms (10 mH)
误差/精度
整个温度范围内的操作错误限制
  0.5 %
  0.6 %
基本错误限制（25 °C 时的操作错误限制）
  0.4 %
  0.5 %
报警/诊断/状态信息
可接入替代值 是 可参数化
报警
诊断报警 是 可参数化
诊断信息
诊断信息可读 是
诊断 是
诊断显示 LED
累积故障 SF（红色） 是
电位隔离
模拟输出电位隔离
在通道和背板总线之间 是
绝缘
绝缘测试，使用 DC 500 V
连接技术
需要的前置插头 20 针
尺寸
宽度 40 mm
高度 125 mm
深度 120 mm
重量
重量，约 220 g
