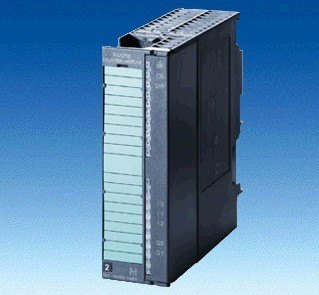

西门子模块继电器输出20针6ES7322-1HF01-0AA0

技术数据CAx数据
-SIMATIC S7-300，数字量输出SM 322，光电隔离，8 DO（继电器输出S），20针， 24V DC，2A或230V AC，2A 电源电压 负载电压 L+ 额定值 (DC)24  V 输入电流 来自负载电压 L+（空载），最大值110  mA 继电器耗用电流 来自负载电压 L1（空载），最大值110  mA 数字输出 数字输出端数量8 继电器 输出端的通断能力 照明负载，最大值50  W 输出电流 对于信号“1”的额定值2  A 针对信号“1”的最小负载电流5  mA 开关频率 电阻负载时的最大值2  Hz 电感负载时的最大值0.5  Hz 照明负载时的最大值2  Hz 机械，最大值10  Hz 继电器输出端 继电器线圈 L+ (DC) 的电源电压24  V 110 mA 最大操作循环数300000 AC 230 V:100000；AC 120 V:200000；DC 24 V: 300000（在 2 A 时） 触点的通断能力 电感负载时的最大值2  A 2 A (AC 230 V)，2 A (DC 24 V) 电阻负载时的最大值2  A 导线长度 屏蔽导线长度，最大值1000  m 未屏蔽导线长度，最大值600  m 报警/诊断/状态信息 报警 诊断报警否 诊断信息 诊断否 断线否 短路否 保险丝熔断否 负载电压缺失否 诊断显示 LED 额定负载电压 PWR（绿色）否 保险 OK FSG（绿色）否 电位隔离 数字输出电位隔离 在通道之间，分组点数2 在通道和背板总线之间是 光电耦合器 绝缘 绝缘测试，使用AC 1500 V 连接技术 需要的前置插头20 针 尺寸 宽度40  mm 高度125  mm 深度120  mm 重量 重量，约190  g
