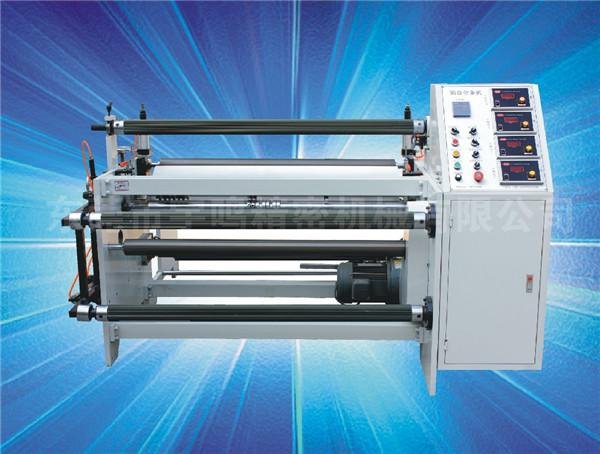

东莞雨鸣精密机械有限公司

一、使用范围：

1、原料最大有效宽度                                      ≤1300mm

2、贴合材料最大有效宽度                              ≤1300mm

3、收卷最大有效直径                                      ≤Φ400mm

4、主放卷直径                                                  ≤Φ800mm

5、贴合材料放卷直径                                      ≤Φ300mm

6、卷取最大有效直径                                      ≤Φ400mm

7、卷取纸管内径                                              Φ3”

8、机械速度                                                      0-180m/mim

9、使用功率：                                                  约7kw

10、使用电压                                                    380V/50HZ

11、空压源                                                        5kg客户自备

二、主要配置：

配 置 说 明

配 备 内 容 及 规 格

数 量

产 地

★  放料系统配备

·机体结构

·放料机构

·放卷张力

·放卷张力控制

·对边装置

·上料方式

·主放料架导轮

·原料轴

·贴合原料轴

·贴合原料张力

  ·贴合原料张力控制

·贴合原料过渡导轮

钢板式机体结构（主机钢板厚25mm）

连体试放料架

贴合材料辅助放料机构

磁粉刹车放卷张力控制

手动式张力控制
