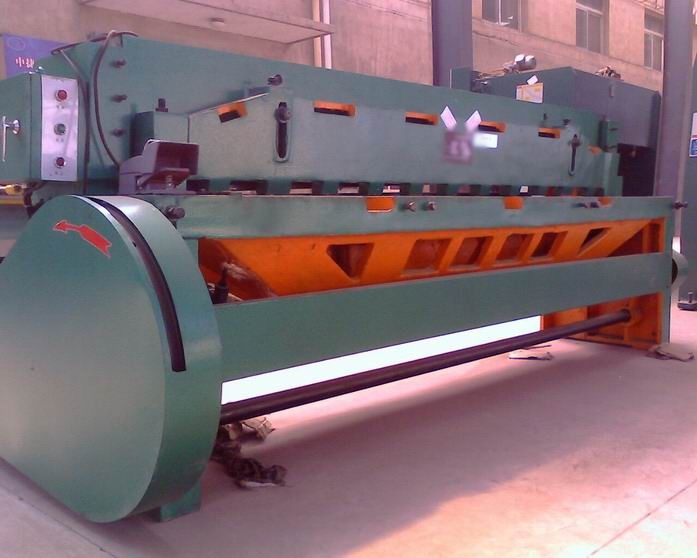

Q11系列机械剪板机


该系列剪板机采用国家标准生产，钢板焊接、铸钢结构，上传动双曲轴操作方便、性能稳定。

广泛应用于金属结构厂、造船厂、锅炉厂、以及通用矿山、冶金等厂的切分钢或精修板料毛边，剪切精度高，安全可靠。

Q11-3/1300机械剪板机,Q11-3/1600机械剪板机,Q11-4/2000机械剪板机,Q11-4/2500机械剪板机,Q11-6/2000机械剪板机,Q11-6/2500机械剪板机,Q11-8/2000机械剪板机,Q11-8/2500机械剪板机,Q11-10/2500机械剪板机,Q11-13/2500机械剪板机,Q11-16/2600机械剪板机,Q11-20/2500机械剪板机,
Q11系列剪板机技术参数
项目
3×1300 3×1500 4×2000 4×2500 4×3200 6.3×2000 8×2000
6×2500 6×3200 8×2500 13×2500 16×2500 20×2500

可剪最大板厚mm 3 3 4 4 4 6.3 8 6 6 8 13 16 20

可剪最大板宽
1300 1500 2000 2500 3200 2000 2
000 2500 3200 2500 2500 2500 2500

行程次数
58 58 54 54 54 40 40 40 40 40 30 30 25

剪切角度o
2o25’ 2o25’ 1o30’ 1o30’ 1o30’ 2o 2o 2o 1o45’ 2o30’ 3o 3o 3o

后档料最大距离
350 350 500 500 600 500 500 500 650 650 700 700 750

主电机功率(KW)
3 3 5.5 5.5 7.5 7.5 11 7.5 7.5 11 15 22 22

外形尺寸（长×宽×高）(mm)
2115×1500×1300 2515×1500×1300 3200×1300×1610
3580×1300×1610 4380×1900×1610 3180×1765×1550
3180×1765×1550 3680×2200×2020 4300×2250×2150
3680×2250×2450 3680×2330×2500 3680×2800×2450 3950×2800×2900

机器重量（kg）
1600 1800 3300 3800 5200 4500 5000
5400 7500 6500 13300 14500 20000
