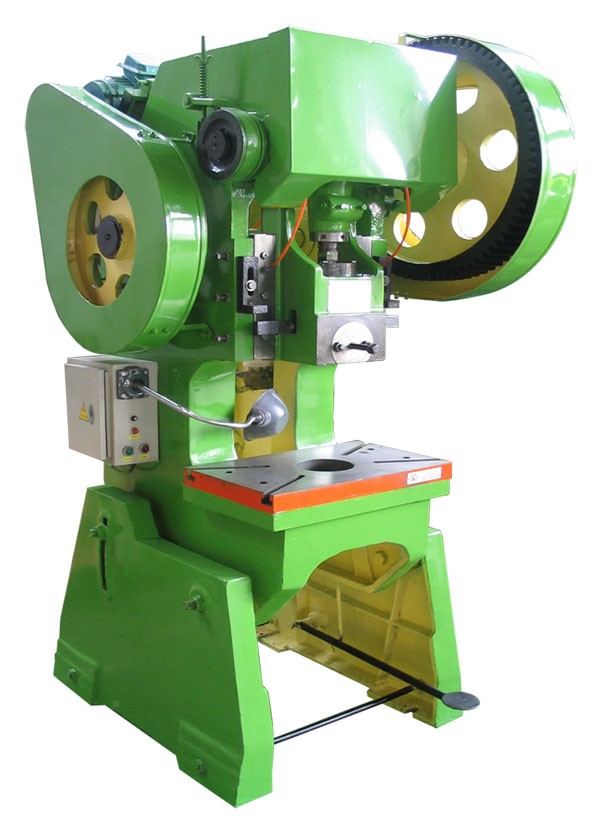

【安徽名牌-华源冲床】J23系列开式可倾压力机冲床广泛应用精密电子、通讯、电脑、家用电器、汽车零部件、马达定转子等小型精密零件的冲压加工。 标准型J23系列双柱开式可倾式压力机工作载荷大、耐冲击力强，工作平稳可靠，单次冲压，连续冲压调整任选。 J23-80以上产品均配置上提式平衡缸，平衡了滑块、上模的自身重量，可防止传动系统反向受力引起导前现象，使运动极为平稳，能避免和消除连杆与滑块的间隙，减小受力零件的冲击与磨损，延长零部件的使用寿命，可防止因制动器失灵或连杆断裂时滑块的坠落，有效地保护机床的损坏和人身安全。采用一体化的特殊铸铁合金，高刚性及抗震性。 滑块以长型导路设计，配备滑块平衡装置，确保运转精密与稳定。 所有抗磨损元件均以电子式定时自动润滑系统，如缺乏润滑油，冲床将全自动停止。 先进、简易的操控系统，确保滑块运转及停止的准确性。 可搭配任何的自动化生产需求，提高生产效率降低成本。 重心平衡 1.传动中心与机器整体的中心趋于一致，确保冲压的精确、稳定。 2.本机采用两支滑块平衡器，确保机器保持平衡运转。 操作可靠、安全离合器/刹车器装置高度灵敏，再加国际顶尖的双联电磁器和过负荷保护装置，确保冲床滑块运转及停止的精确性与安全性。 滑块调整机构调整精密高达0.1mm，调整生产更具安全、快捷。
主要技术参数

项目名称 Item
 单位 Unit
J23-6.3 J23-10B J23-16B J23-25B JC23-25
J23-40 JC23-40 J23-63 JC23-80 JC23-100

公称力 Nominal Pressure
 千牛 kN
 63 100 160 250 250 400 400 630 800 1000

公称力行程 Nominal Pressure Stroke
 毫米 mm
 2 2 5 4 4 5 7 8.5 9 10

滑块行程 Stroke Length
 毫米 mm
 35 60 70 70 65 90 80 120 120 130

行程次数 No. of Strokes per minute
 次 / 分 SPM
 170 130 120 110 55 45 45 50 50 50

最大装模高度 Max. Die Height
 毫米 mm
 150 200 250 280 300 270 300 360 400 400

装模高度调节量
 毫米 mm
 30 35 60 70 60 80 75 80 80 90

Die Height Adjustment

喉深 Throat Depth
 毫米 mm
 110 130 160 190 200 250 250 260 260 310

工作台板
 前后 F.B.
 毫米 mm
 200 240 300 360 370 460 460 500 500 550

Bolster Surface
 左右 L.R.
 毫米 mm
 310 360 450 600 560 700 700 720 720 810

工作台孔尺寸 Bed Opening
 前后 F.B.
 毫米 mm
 110 100 110 160 200
