YGZ90导轨回转凿岩机YGZ90凿岩机 90钻机

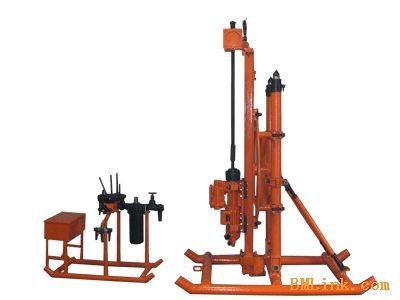

   YGZ90型导轨回转凿岩机是以压缩空气为动力的中深孔凿岩机具．与CTC14.2型双机采矿钻车或TJ25型圆盘式钻架配套。以压缩空气为动力的中深孔凿岩设备 主要用于井下采矿场接杆钻凿上向扇型或环型中深孔的石方工程。适用于巷道断面为2.5*2.5m到3m*3m钻孔直径50－80cm，有效孔深30m。采用直径65mm的十字型合金钎头在F12-14级矿岩中，平均纯凿岩速度可达680mm/分。该钻架结构简单，拆运方便，工作安全可靠，效率高。用于冶金矿。
型号   重量kg   冲击能量J   工作水压mpa   适宜凿孔直径mm   输水胶管内径mm   凿孔深度m
YGZ90   90   ≥195   0.4   50-75   19   30
外形尺寸:     876*355*303mm
钎尾规格:       38*90mm
主要技术规格:
重量(公斤): 钻架480 操纵台120
外形尺寸(毫米): 钻架1725*1000*2040
操纵台1100*700*960
最大高度(毫米): 3370
接杆长度(毫米): 1100
推进马达功率(千瓦): 2.1
推进器行程(千牛): 8.82
工作气压(兆帕): 0.5-0.7
水压(兆帕): 0.4-0.6
