苏州盾隆机电有限公司

品牌：STS

型号：STS-200

加工定制：否

类型：变频调速器

输入电压：220V

输出电压：220（V）

额定功率功率：0.02（KW）

输入转速：1400（rpm）

输出转速范围：0-500

适用范围：三相小电机

详细说明

三相控制器.调速器.变频调速器.三相电机调速器.电机控制器

参数表及操作说明：

参数            参数说明  参数范围  默认值      备注

F00  工作频率，步长0.5Hz  0～99Hz  50Hz

F01  工作频率输入来源            00，面板键盘控制

01，外接电位器控制      00

F02  启/停控制来源          00，面板键盘控制

01，外部端子控制            00

F03  停车方式            01  按制动值参数停止

02，自由减速停止            01      00，01相同

F04  最高工作频率            0～100Hz            65Hz

F05  最低工作频率            0～100Hz            5HZ

F06  频率上升速度            1～250HZ/S    50HZ/S

F07  频率下降速度            1～250HZ/S    50HZ/S

F08  制动时间            0-3S            0.3S

F09  制动系数            0～60％  20％

F10  3Hz VF值          0～50％  4％

F11  50Hz VF值      0～99％  98％

按FUN键，进入功能设置，显示F00，按移位及加减键，选择F00～F11功能项，选择功能项后，按确认键进入，显示dxx，按移位及加减键调整设置参数，再按确认键保存退出，或直接按FUN键不保存退出。

F02为d00时，移位键启动反转，按功能键或确认键停止；

加减键启动正转，按功能键或确认键停止。

F01为d00时，电机在运转时，加减键增加工作频率，移位键减小工作频率。

F01为d01时，电机工作频率由外部电压或外接电位器决定。

启动和停止时的加减速使用F06、F07参数，例：F00＝50Hz，F06＝10Hz，F07＝25Hz，正转启动后5S，电机达到50Hz；停止时，电机经过2S，由50Hz降为0。反转启动时2S到50Hz，停止时5S降为0.

外形接线图参数表及操作说明：

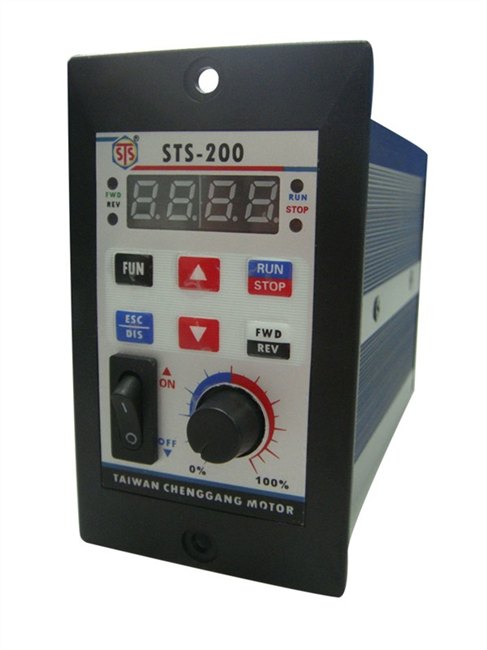

RUN/STOP为面板启停键，按一次启动，RUN灯点亮，再按一次停止，STOP灯点亮。FWD/REV为正反转切换键，按一次转向改变一次，正转时FWD灯点亮，反转时REV灯点亮。

DIS显示切换键，显示在设定工作频率值（F_XX）及实际工作频率值（H_XX）之间切换。

按FUN键，进入功能设置，显示P_0，按↑及↓键，选择P_0～P11功能项，选择功能项后，按FUN键进入，显示xx，按↑及↓键调整设置参数，再按FUN键保存退出，或直接按ESC键不保存退出。

启动和停止时的加减速使用P06、P07参数，例：F00＝50Hz，F06＝10Hz，F07＝25Hz，正转启动后5S，电机达到50Hz；停止时，电机经过2S，由50Hz降为0。反转启动时2S到50Hz，停止时5S降为0.
