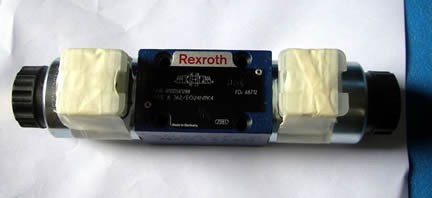

4WEH,4WH二位四通和三位四通方向阀
公司：上海心雨机电设备有限公司      联系人: 唐玉萍
电话：18717727482                   传真： 021-60953072
二位四通和三位四通方向阀,
4WEH...型先导控制
4WH…型外部先导控制
该阀用于控制液流的开启、停止和方向
电一液操作(WEH)
液压操作(WH)
底板安装
安装面按DIN 24340 A型，
IS0 4401和CETOP-RP 121 H,
底板见样本活页.
RC 45 054至RC 45 060（单独订货）
见第1 8至22页
弹簧或压力对中
弹簧或压力偏置,
湿式直流和交流电磁铁，可选择
应急手动操作，可选择
单个或集中电器连接
(见RC 23 177或RC 23 178)
切换时间调节，可选择
主阀P口预压阀，可选择。
辅助元件按样本活页RC 24 830
·主阀芯行程限位，可选择
·主阀芯行程限位和／或终端位置指示，可选择
·主阀芯感应或机械式行程开关
  （接近型），可选择.
4一通型
操作形式
电．液
液压
通径
通径10
通径16
通径25（型号4W.H 22.7X/
通径25（型号4W.H 25.6X/
通径32
阀芯重定
弹簧
液压3）
机能符号，见第4页
40至49系列一通径10
(40至49：安装和油口尺寸开
60至69系列一通径25 (4W,F
(60至69：安装和油口尺寸币
70至79系列一通径16和25
(70至79：安装和油口尺寸巧
2一位阀先导弹簧复位
仅适用双电磁铁的阀，机能}
不带弹簧复位
不带弹簧复位带定位4】
带湿式电磁铁4）的先导阀
高功率阀(RC 23 178)
直流电压24 V 4）
交流电压230 V 50/60 Hz
对其它电压、频率和电资料j
不带手动应急操作
手动应急操作4】
带保护罩的手动应急操作4）
先导控制油外控，外排5）
先导控制油内控，外排5，6）
先导控制油内控，内排6）
先导控制油外控，内排5）
4WH．型阀只能以．．无代号”t
．；E T’，三位阀，压力对中只有
Pst先导≥2 x Prank回油+
Pst  =先导压力
PstTlin=最低先导压力
PTank=回油压力
Po  =开启压力
标准型
高功率型
·二位阀（液压终端位置）：仅适合机能符号C-D-K-Z-Y；
·三位阀（液压对中型）：仅适合通径16，通径25（型号H-4W，H25...）和通径32
这类订货型号仅用于电．液操作
当具有外部控制油供给X或控制油回油Y的10通径阀需要叠加阀时，必须使用特殊型号S0 30叠加阀
型号S0 30必须送入指定型末端（叠加板）
用于内部供油；
·最低控制压力：注意第14页！
·为避免超过压力峰值，必须在先导阀P口装一个插装式节流器《B10）（见第13页）
仅在连接插装式节流器。。B10”中
插头必须单独订货(RC 23 178)
R900332764 H-4WHE7X/
R900409093 4WH22E7X/
R900409328 H-4WH25HD6X/
R900411647 H-4WH25G6X/
R900413674 H-4WH25E6X/
R900441150 4WH10D4X/
R900479622 4WH6D5X/OF
R900490638 4WH6D5X/SO74
R900941397 H-4WH10HD4X/
R901116609 4WH6Y5X//B10.
H-4WEH16E1X/6ZG24N9K4/Z
H-4WEH16E1X/6ZG24N9EK4/Z
H-4WEH16U1X/6ZG24N9ETK4/B08Z
H-4WEH16EB1X/6ZG24K4/QM0G24/ZV
4WEH16J7X/6EG24N9ES2K4/B10
4WEH10E4X/6EG205N9ETSK4/B10
H-4WEH25J6X/6EG24N9EK4/10B12SO843
4WEH22LB7X/6EG24N9EK4/B10
4W
