开关量输入模块优势介绍：

l  双看门狗功能，低功耗设计，稳定可靠不死机；

l  采用电源隔离和光电隔离技术，有效抑制闪电、雷击和ES共地干扰；

l  端口具有良好的过流过压、防反接防错接保护；

l  具备数字量输入锁存功能，数字量输出状态自定义，使用方便，满足各种工程现场；

l  可通过级联方式实现各种数字量、模拟量的组合扩展采集；

l  丰富的指示灯，全面查看状态，及时排查故障。

l  支持标准导轨安装、支架安装、多体并列安装、堆叠安装等多种安装方式；

l  免费提供寄存器定义和示例代码，二次开发更加简捷；

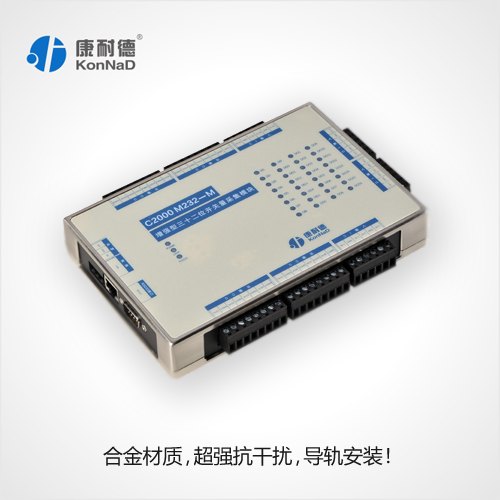

C2000 M232-M是增强型金属外壳带导轨的RS232和开关量到TCP/IP的协议转换模块，它向上提供10M/100M自适应以太网接口，向下提供1个标准RS232串行口和32个开关量接点，在实现一路RS232到TCP/IP网络和TCP/IP网络到RS232的数据透明传输的同时，通过网络实现主动上传式16路开关量采集（DI）与16路继电器开关量输出（DO）。

C2000 M232-M内部集成ARP、IP、ICMP、DHCP、HTTP等协议。通信参数可通过软件设置，可使用动态IP或静态IP，使用时可通过软件进行设置。

特点  →具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等操作模式；  →用户基于网络软件，不需要做任何修改就可以与C2000 M232-M通讯；  →通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 M232-M通讯；  →对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；  →通过设置软件或设置动态库进行参数设置；→支持DNS域名解析功能；  →远程控制和采集开关量；  →16路开关量输入（DI）、16路继电器常开输出（DO）；  →电源具有良好的过流过压、防反接保护功能；  →看门狗设计，稳定性高；  →金属外壳，支持导轨安装。
  技术参数系统CPU 32-bit ARMRAM 64KBFlash256KB
LAN速率             10M/100Mpbs接口             RJ45
串口串口             RS-232串口数量         1个信号             RS-232：TXD，RXD，RTS，CTS，GND

串口通信参数效验             None ， Even ， Odd ， MARK ， SPACE数据位           6、7、8停止位           1、2流量控制         RTS/CTS，XON/XOFF，None速率             300bps~115200bps

IO数字接口DI               16路干接点输入DI有保护         过压小于240V ，过流小于80mADO               16路常开型继电器输出DO容量           2A/30V DC，1A/125V AC

软件特点协议             ARP，IP，ICMP，TCP，UDP，DHCP，HTTP操作模式         TCP Server、UDP、TCP Client、虚拟串口、点对点连接设置             C2000设置程序、Web浏览器、设置动态库提供软件         虚拟串口软件、C2000设置程序、串口调试工具、网络设置程序、EDSockServer.OCX控件、EDSockServer.DLL动态库、设置动态库以及VB、VC、BC、Delphi的示例代码驱动支持         Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位

电源需求电源规格         9~24VDC（推荐12VDC）工作电流         < 500mA（12VDC）

环境 操作温度   -25℃~85℃储存温度         -60℃~125℃湿度             5~95%RH，不凝露
尺寸  长*款*高         185 mm*125mm*30mm  重量           0.65KG
