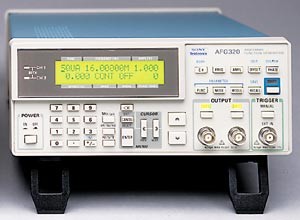

双通道可编程任意函数发生器 AFG320
厂家: 美国泰克
尺寸: 411x214x99mm
重量: 5.4kg

两条独立的通道
可通过GPIB接口从任何Tektronix数字式示波器内直接下装波形
随机提供Windows环境下使用的WaveWriterTM波形编辑软件,可随意生成和编辑任意波形
可通过前面板使用各项功能,其中包括波形生成和编辑功能
函数发生器功能：
AFG300系列产品是一种性能高超的16兆赫函数发生器,具有内装式任意波形生成功能.这种仪器支持各种标准波形,其中包括:正弦波、方波、三角波、斜波、脉冲、DC和噪声等波形。此外，该仪器还具有扫频功能以及三种工作方式：连续、触发和突发。

任意波形生成：
AFG300系列产品具有16MS/s的取样速率、12位的垂直分辨能力以及能保持四个16,384点波形的非易失性存储器.因此,AFG300系列产品是模拟复杂波形的强力工具。检验人员可在Windows环境下用随机提供的WaveWriterTM波形编辑软件生成波形，并可从泰克数字式存储示波器（TektronixDSO)中直接下载波形或通过前面板输入波形。

波形输入功能： AFG300系列产品支持波形输入功能，可能过GPIB从泰克数字式存储示波器（TDS系列及2400系列）和任意波形发生器（AWG2000系列和AFG 2000系列）中接收各种波形。这种波形输入能力使得AFG300系列产品成为泰克数字式存储示波器（TektronixDSO)产品的最佳附件。
输出通道 2
标准波形 正弦波、方波、三角波、斜波、脉冲、DC和噪声
任意波形：
波形长度 10至16384点
重直分辨率 12位
取样速率 16MS/s
非易失性存储器 四个16K波形
输出频率：
正弦波、方波 16MHz
三角波、斜坡、脉冲 10Hz至100kHz
噪声（高斯） 最大8MHz带宽
任意波形：
重复速度 1.6MHz
分辨率 7数位
精确度 50ppm
输出特性:
振幅(除50Ω) 50mVp-p到10Vp-p
精确度 1kHz无偏置时为±(设定值的1%+5mV)
平直度 <100kHz:±1% ；100kHz至1MHz:±1.5% ；1MHz至16MHz:±3%
偏置(除50Ω) 505mVp-p至10Vp-p振幅:锋值振幅+偏置限度为+5V或-5V；
50mVp-p至500mVp-p振幅 -0.75V至+0.75V
精确度 ±(设定值的1%+5mV)
分辨率 5mV
输出阻抗 50Ω
隔离 最大峰值42V(对地)
相位 范围 ±360度; 分辨率 1度
正弦波 谐波失真 DC至20kHz:-70dBc；20kHz至100kHz:-60dBc；100kHz至1MHz:-45dBc；1MHz至16MHz:-35dBc.
总谐波失真 20kHz:振幅1V时为0.05%
方波 上升/下降时间:≤20ns ； 过冲:<2%
脉冲 上升/下降时间<100ns; 占空因数:周期的1%至99%
拦动 100kHz时为2ns
其它功能  调制
AM：
 源：仅限外部
 载波：可达16MHz。
 调制：任何内部波形加任意波形。
 频率：DC可达20kHz
 深度：1V：100%
    0V：50%
    -1V：0%
    100%调制需2Vp-p
FM：
 源：仅限内部
 调制：正弦波、方波、三角波、任意波形。
 频率：10mHz至10kHz。
 偏差：10mHz至8MHz。
FSK（移频键控）：
 源：仅限内部。
 方式：触发、突发。
 频率范围：10mHz至16MHz。
 键控速率：10mHz至50kHz。
 键数量：2
扫频
类型：线性或对数
方向：上或下
启动/停止频率：10m
