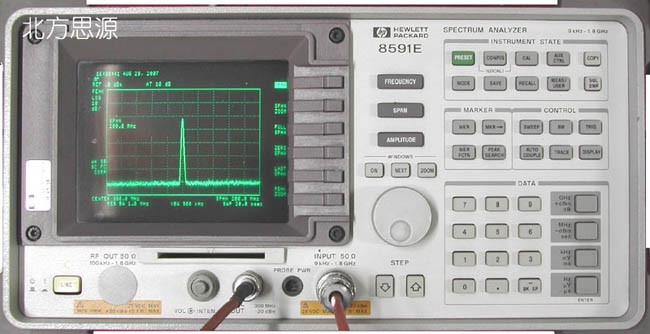

频谱分析仪 HP 8591E
厂家：美国惠普

详细介绍pdf

Frequency Range : 9kHz - 1.8GHz

Frequency Span :
 10 Hz to 100 kHz (10MHz以内)
 100 Hz to 100 kHz (10MHz以上)

Resolution Bandwidth : 1 kHz - 3 MHz
Video Bandwidth : 30 Hz - 1 MHz

便于使用、可扩展的便谐式频谱分析仪
有各种范围的和性能可选择
用一个按钮即可进行FFT、TOI、ACP等测量
具有扩展的存储器和示迹存储功能
可选用窄分辨带宽
可提供定制的专用测试软件
HP8590E系列频谱分析仪利用应用测试软件，可适用于某些特定的测试，如有线电视、电磁兼容(EMC）、射频通信、噪声系数和标量网络分析测量。用户还可以添置各种打印机、绘图仪和其它附件。

适用于多种应用场合

存储卡阅读器能装入测量专用软件。复杂的测量程序就简化为一次按键输入。HP8590E系列所特有选件插件箱允许增加供完成附加功能的电路卡选件。可选用的内置跟踪发生器提供用于激励—响应测量的同步扫描信号源。

便于使用

这个系列频谱分析仪有内置的 自动校准，以确保测量的一致性。全景扫频能迅速重新确定信号的位置，而无须重复扫描。内部存储器能贮存50多条示迹，而利用存储卡阅读器则可将更多的示迹贮存到RAM上。时间和日期以标准方式标出。利用HP-IB/并行或RS-232/并行接口选择，可将结果直接输出到打印机或绘图仪上。该选件支持HP打印机和某些指定的Epson打印机。

供HP8590E系列使用的PC软件

新开发的HP BenchLink频谱分析仪PC软件在PC机与HP8590E系列频谱分析仪之间建立了便捷的通信联系。通过充分利用Windows界面，用户很容易将屏幕图象或示迹数据经HP-IB或RS-232接口传送，因而简化了在PC环境下对测量结果进行获取、分析和记录的过程。

HP8591E、8593E、8594E、8595E和8596E频谱分析仪

这5种型号提供了从9kHz开始并延伸到26.5GHz的频率覆盖选择。
性能指标包括在30kHz频偏处有-105dBc的低相位噪声和在1GHz处有2.1kHz的频率合成精度。利用可选用的精密频率基准，频率合成精度可提高到210Hz。二阶和三阶动态范围分别是77和90dB。利用选件130时，已校幅度范围是+30~-130dBm,而已校屏幕显示是70dB。利用可选电路卡，可提供30、100、200EMI和30Hz的窄分辨带宽。电路卡可随时安装到这些分析仪上。

标准特性

窗口功能将显示屏幕分为两个水平区，允许用户对测量示迹的关键部分进行缩放，或同时显示测试数据和示迹。它有许多标准单次按钮测量功能，包括频标表、FFT(快速傅氏变换)、NdB带宽、三阶截获、调幅百分比和邻近信道功率。内置存储卡阅读器允许利用32k、128k、256k和512k存储卡送入测量应用软件、用户自己的专用程序和测量数据。

多种多样的选件包括：

30、100、200EMI和300Hz的窄分辨带宽
定时选通频谱分析
“Analog+”显示和快速时域扫描
调幅/调频解调器
电视接收机/视频测试仪
准峰值检波器
噪声系数测量
用于CT2-CAI和DECT的解调器
用于GSM900、DCS-1800、PCS-1900、NADC-TDMA、PHS、CDMA和PDC无线通信制式的数字解调器和(或)数字信号处理。可以为HP8591E提供内置的1.8GHz跟踪发生器（可更新），并为HP8593E、8594E、8595E和8596E提供2.9GHz跟踪发生器。
HP85902猝发载波触发器可以对数字无线通信测量提供TTL参照时序。
技术指标

频率基准

老化率：±2×10-6/年，±1×10-7/年(选件004)
温度稳定性：±5×10-6，±1×10-8(选件004)
初始精度：±0.5×10-6，±2.2×10-8(选件004)
频率读出精度(起始处、终止处、中心处、频标处)： ±(频率读数×频率基准误差+间隔精度+间隔的1%+RBW的20%+100H
