示波器 Topward7045(单扫)/Topward7046(双扫)

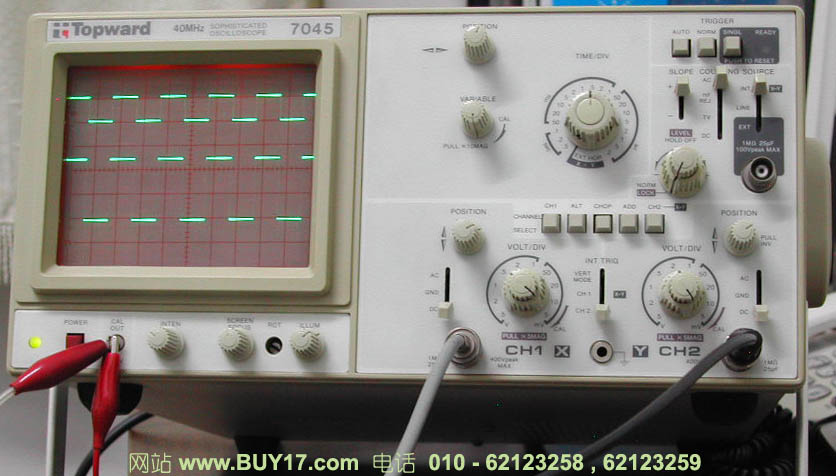

7045照片  7046照片

厂家: 台湾Topward
尺寸: 35x17x43cm
重量: 8kg

主要指标

垂直

带宽(-3dB): DC-40MHz (x5扩展 20MHz)
灵敏度: 5mV-5V/div ±3% (x5扩展 1mV-1V/div ±5%)
显示模式: CH1 ADD CH2(ALT/CHOP)
上升时间: 8.8nS (x5扩展 17.5nS)
阻抗: 1M?//25pF
输入耦合: AC, DC, GND
最大输入电压: 400V DC + Peak AC
水平

主时基：0.2μS-0.5S/div ±3% (x10扩展 20nS-50mS/div ±5%)
延迟时基：0.2μS-0.5mS/div(仅7046)
延迟：A，A INT, B，B TRIG'D(仅7046)
触发

触发模式：AUTO, NORM, Single
触发源：CH1, CH2, VERT MODE, LINE, EXT
灵敏度：
DC-10MHz 0.5div(0.1V)
DC-40MHz 1.5div(0.2V)
视频信号 2div(0.2V)
电平锁定
Hold Off
XY模式

模式：CH1-X CH2-Y
灵敏度：5mV-5V/div
带宽(-3dB)：DC-2MHz
相位差：DC至100KHz小于3'
电源：交流110V或220V
