PCM信道分析仪 PCM-4 PCM Channel Measuring Set

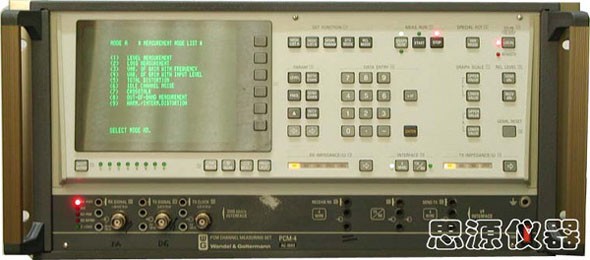

  后面板 照片  照片

厂家: Wandel&Goltermann
尺寸重量: 477*244*425mm 25kg

形成自动测试序列的设置链接
A-A，A-D，D-A，D-D测量（“半信道”和“全信道”测量）
进行数字信号处理，以提高速度和精度
针对特定应用的容差摸板的图形显示
可达128kHz的带外测量
Acts as a system controller for MU-30 test point scanner, suitable ASCII printer or graphics plotter (hp-GL) connected via IEC 625 / IEEE 488 bus.
PCM-4是基准测量仪，这些仪表可用来确定模拟级和数字级之间的特性（“半性道”测量），而且速度和精度很高。仪表含有内置的自检和样准例行程序，以便处理传输和交换中使用的数字系统对测试和测量设备提出的需要。
“半信道”测量 PCM-4可以在PCM复用设备和数字交换模块的模拟级和数字级间进行各种各样的测量，由于仪表也可进行D-D测量，所以还能测试复用转换器。为了测量单个模块。例如编解码器，所有需要的测试能力都可通过64Kbit/s接口来获得。
操作简便并直接分析结果   这些仪表，不管是通过IEC625/IEEE488直接遥控的，还是人工操作的都很容易使用。内置屏幕通过菜单设置测量并用来显示结果。结果可按表格、图形或直方图形式显示。测量方式和参数用触摸键来选择。为一些通常应用进行预设置有助于加快仪表操作的速度。可以将最多40种设置链接在一起，以组成一个测试序列。使用者可建立自动测试过程，以便用此方式满足自己的特定要求。
PCM-4作为自动测量系统  利用PCM-4时无需手动进行例行测量；当仪器用作系统控制器（SC）时，便直接对所需求的测量顺序进行程控。 －—通过简单地将多达40种设置链接在一起，对测量序列进行用户专有的编程。 －—可确定每种设置的信道测量项目，如每个信道的频响测量。 －—全自动测量系列，无需外部控制器。PCM-4对MU-30测试点扫描器进行控制，并在适合的打印机上记录测量结果。利用LabWindows? 驱动程序很容易将PCM-5和MU-30组成LabWindows软件开发平台。LabWindows特适合于研究开发工作、生产测试和校准。简单按一下鼠标器，便足以用配备的仪器驱动程序设定PCM-4。一旦命令被复制，测量序列便组合到应用程序中。
不同测试情况的理想解决方案 对不同的应用，要求不同的测量方式。PCM-4可提供所有的方式；PCM-5是基本型仪表，可选的方式太少。

PCM-4在交换设备研制开发阶段的运用 《数字交换设备传输指标测试点滴》 摘自网络
