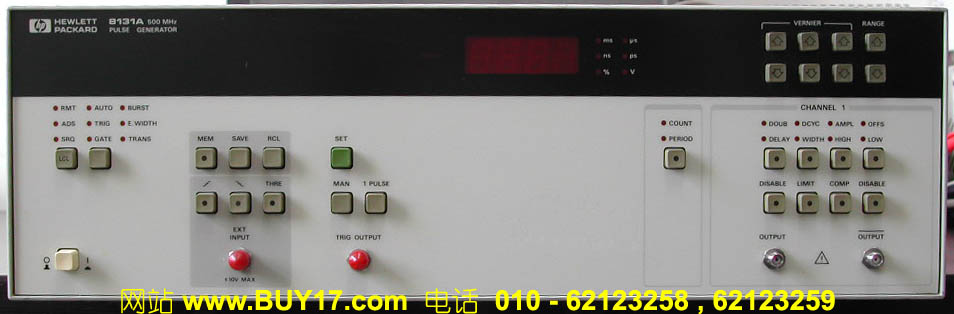

可编程高速脉冲信号发生器 HP8131A
厂家: 美国惠普/安捷伦
尺寸: 145x426x525 mm
重量: 20kg

性能指标pdf
主要特点
500MHz 小于200ps固定跃变时间
最高分辩率 10ps，10mV
差分输出：max. 5 Vpp into 50Ω
操作模式包括 人工, 自动, trigger, gate, ext width, ext. burst 等等
适合BICMOS、ECL和GaAs技术
可选的第二个通道
模拟时钟/时钟信号
1GHz传感器模式
控制编程通信接口GPIB
Timing

周期：2.00 ns to 99.9 ms
延迟：0.00 ns to 99.9 ms, not available with double pulse
双脉冲：2.00 ns to 99.9 ms(周期≥5 ns)
脉宽：500 ps to 99.9 ms
占空比(alternative to width parameter)：1% to 90%
跃变时间：< 200 ps
抖动：< 0.025%(典型值)
差分输出(50Ω)

高电平：-4.90 V to +5.00 V
低电平：-5.00 V to +4.90 V
幅度：100 mV to 5 V p-p
分辩率：10 mV
设置时间：10 ns
200ps跃变时间

HP 8131A优异的性能可帮助您解决高速测量的问题。振幅范围为10% - 90%、低于200ps 的跃变时间可在高速数字电路上重复和可靠地进行定时测量。由于端面速度的妥协直接影响测量的精度和阈值的不确定，HP 8131A通过最小化误差来提供清晰敏捷的端面。现在，为了匹配最先进的ECL和GaAs器件，您可用500MHz（传感器中1GHz）的重复性比率表征元件和电路。HP 8131A是第一种可提供200ps端面速度的可全编程的仪器，在环境研发方面和高速生产的测试应用中极其有益。

10ps定时分辨率

高定时分辨率允许定时参量的精密测量，如设置步骤和抑制时间。特别在双通道模式时，可通过独立延迟精确地决定敏捷脉冲的位置，这使HP 8131A成为快速评估数字电路的有用工具。随着幅度命令的定时分辨率高于ECL器件的典型阀门时延值，可简单地探测关键脉冲的参数的趋势，而无需损失所需的定时关系。峰值可用500 ps的小脉冲进行模拟，与10 ps的宽分辨率结合时，可检验定时和能量有关的故障。

5V振幅 和 10mV分辨率

5 V振幅使该仪器具备模拟高速电路（如ECL、 GaAs、BICMOS器件）的能力。此外，您可测试高速元件的过剩电压和评估5 V、200 ps 跃变导致的色度亮度串扰。10 mV的分辨率有助于缓慢地接近数字电路的阈值电平。100毫伏的最小振幅足够检查500兆赫的最小信号摆幅（传感器中1 GHz）和重复性比率。与可全编程功能一起使用时，您可在自动化测试程序中进行临界电平条件的细致分析。

500MHz重复性比率

HP 8131A的500MHz 重复性比率创建了新高速编程脉冲发生器种类，该仪器可测试ECL、CMOS和复合GaAs器件的最大触发比率。在研发领域，这意味着可在重复的条件和测试结果的简单文件下进行更可靠的测试。在生产领域，可编程功能开辟了新的功能，即在明确的条件下用显著的高吞吐量功能性地测试高速的电子元件。

1GHz传感器模式

如果你需要功能性地测试超过500 MHz频率的元件，1GHz传感器模式可将外部提供的正弦波变成方波，跃变时间为200ps。如果你特别需要一个非常快速的可编程时钟源，HP 8131A和一个微波信号发生器一起使用十分理想。
