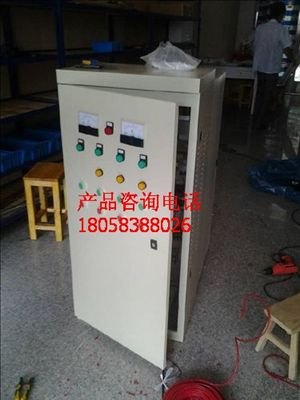

190千瓦三相破碎机星三角起动控制柜、配电箱

产品概述：

星三角起动柜适用电压380V，频率50-60HZ，功率10-120KW的三相鼠笼型感应电动机作为减压起动及停止之用，并对电动机有缺相过载等保护功 能。本产品体积小、质量轻、外形外形美观、运行平稳、易维修、价格低等优点，是空气压缩机、水泵等各型电机（适用于星三角起动）的最理想的控制设备。

起动性能：

①起动电机时是为Y接法，这时电动机锭子绕组所受的电压在起动已降低到额定电压的57.7%，此时的起动电流只是电动机额定电流的1/3。起动后转速增至额定转速80%时，转换成“△”形接法运行，转换时间由时间继电器进行整定。

②本产品为间断长期工作制，也可反复短时工作，在反复短时工作，可频繁操作每小时不大于30次。二次连续起动时间间隔不小于2分钟。190千瓦三相破碎机星三角起动控制柜、配电箱

星三角启动柜:启动过程为Y型联接，启动完毕为Δ型运行，启动时间短.一般用于15~37KW的水泵电机。自藕变压器启动:降压启动，启动过程降压是通过变压器内部自身变化的，启动损耗小，设备运行寿命长常用于45KW~75KW的水泵电机。软启动：根据负载可自行设定，

设备特点

１． 三相相异步电动机起动的主要问题

三相异步电动机起动电流大而起动转矩并不大。因而，对异步电动机起动的基本要求是：在保证足够的起动转矩的前提下尽量减小起动电流，并尽可能采用简单易行的起动方法。

２． 三相异步电动机常用的起动方法

(1)星形 -三角形起动 此方法适用于正常工作时定子绕组接成三角形的电动机，在起动时先把定子绕组接成星形降压起动，待起动完毕后再反接回三角形全压运行，这种降压起动方法的起动电流和起动转矩均只有全压起动时的1/3，所以只能在空载或轻载状态下起动。

(2)定子绕组串电阻（或电抗）起动 在起动时将定子绕组串入电阻或电抗，也能起到降压和限流的作用，待电动机起动完　　毕后再将电阻或电抗短接，这种方法适用于正常工作时定子绕组为星形接法而无法采用星形-三角形起动的电动机。

(3)本次实验是通过两种降压起动控制线路和接线和操作，在观察电动机降压起动过程和效果的同时，进一步掌握时间控制原则的线路原理和有关电器的使用方法。

(4)在实验前应预习本实验的内容和步骤，熟悉实验线路和有关电器、仪表的使用方法。对照有关的电源理图预先画出电器的安装布置图

安装环境：

1. 环境温度范围：- 5 ℃ ～ + 40 ℃；

2. 空气湿度范围：5% ～ 90% RH ，无结露；

3. 海拔高度：1500米以下；

4. 安装面与水平面的倾斜不超过5°；

5. 安装处无显著摇动和冲击振动；

6. 安装处无大量油雾、灰尘或纤维粉尘；

7. 使用类别为AC-3；

8. 污染等级为3级；

9. 安装类型为Ⅲ类。
