产品介绍

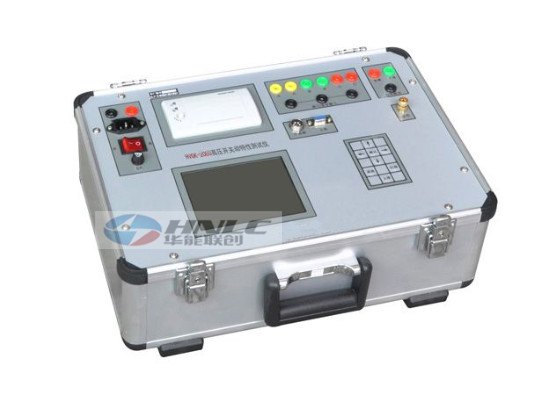

        HNGK-507高压开关机械特性测试仪是我公司自主研发生产的产品，该产品采用液晶大屏显示，测试结果可直接打印或移动存储，该断路器动特性分析仪具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻。



产品特征

1、  HNGK-507高压开关机械特性测试仪性能

时        间：12个断口的固有分、合闸时间，同相同期、相间同期。

合闸电阻：6个断口合闸电阻的预投时间，预投波形及电阻阻值。

重  合  闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹        跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形 每断口的分闸反弹幅值。

速        度：刚分、刚合速度，最大速度，时间－行程特性曲线。

行        程：总行程，开距，超行程，过冲行程，反弹幅值。

电        流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。



2、  HNGK-507高压开关机械特性测试仪特点

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作，使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
