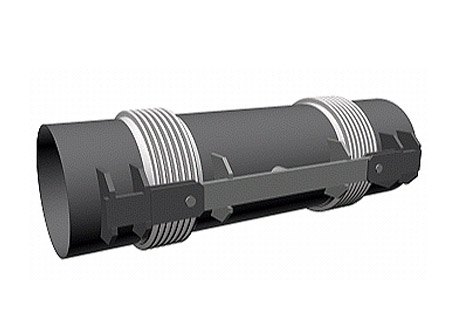

自由复式型补偿器（BHZF型）由两个（或两个以上）波纹管和端管以及导向杆构成。用以吸收来自管线的轴向位移，它具有一定的抗弯能力和导向作用，以保证膨胀节在工作时波纹管不至失稳，但导向杆不可承受内压推力。安装后应将两端的限位螺母调整到额定补偿量值或更在一点的位置，但不可拆除。该类膨胀节具有大补偿量、良好的自导向性等优点，应用在各工作管路上。 　　1、压力范围：0.25-0.6MPa 　　2、度范围：≤450℃ 　　3、通径范围：50-3600mm 　　4、疲劳寿命：1000次 　　5、结构图 　　 　　6、补充说明 　　样本中列出了两个轴向位移（X1，X2）和与其相对应的两个横向位移（Y1，Y2），旨在确定任意给定轴向位移（X0）或横向位移（Y0）条件下的额定横向位移（Y0）或额定轴向位移（X0）。 　　如果补偿器所在管道的热位移（轴向X，横向Y）均小于样本中某一型号对应的额定位移（X1，Y1），则直接选用该型号即可。但如果其轴向位移（X）大于样本中选定型号所对应的轴向位移（X1），而横向热位移（Y）又大于该型号所对应的额定横向位移（Y1），那么，所选定型号是否能补偿该管段热膨胀呢？这就需要通过一定的计算方能确定，其计算公式如下： 　　Y0=[X1Y2-(Y2-Y1)X0]/(X1) 其中，（Y0≥Y1）式中，X0为任意给定的轴向位移，Y0为相应型号换算的额定横向位移，X1，Y1和Y2分别为样本中该型号所对应的两组额定位移。比如，型号为2.5BHZF-350Ⅱ-J的自由复式型补偿器所对应的两组额定位移分别为：X1=78mm，Y1=118mm和X2=0，Y2=376mm。讲其代入上面换算公式中，即可确定X0与Y0的对应关系。 　　泊头市东进波纹管有限公司 　　电话：0317-8194008 　　传真：0317-8194006 　　手机：13780576592 　　联系人：刘经理 　　邮箱：13780576592@163.com 　　网址：www.btdjbwg.com 　　地址：泊头市工业开发区
