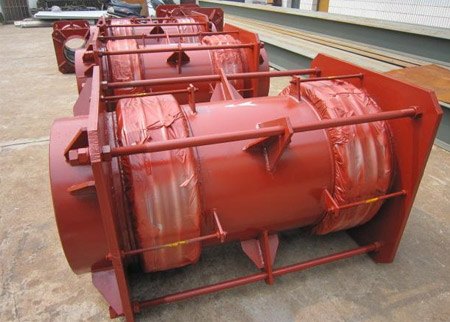

大拉杆横向型波纹补偿器又叫大拉杆横向型波纹管道膨胀节、大拉杆横向型金属波纹管膨胀节。 该类膨胀节是由两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系任意平面内的横向位移。位移时大拉杆上的球面螺母绕球面垫圈移动，同时大拉杆还具有承受你内压推力的能力。 　　型号：生产DN100-8000mm，压力级别：0.1-2.5MPa 　　连接方式：1.法兰连接式2.接管连接式 　　横向补偿量：90-537mm 　　大拉杆横向型波纹管膨胀节（BHHL型）可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由接管、二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。 　　应用举例（不考虑温度对补偿量及刚度的修正） ： 　　某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局（如图）需安装一大拉杆横向型补偿器，用于补偿AB管段160mm的横向位移，补偿器疲劳破坏次数按15000次考虑，试计算支座AC的受力。 解：（1）根据AB管段的横向位移 Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193mm，横向刚度Ky=22N/mm 　　（2）A、C支座受力计算 计算时考虑“冷紧”且冷紧量可取实际补偿量的一半即1/2Y。 　　FA=Ky·160/2=22×80=1760(N)　　 MA=FA×2=1760×2=3520（N·m） FB=Ky·160/2=22×80=1760(N)　　 MB=FB ×2=1760×2=3520（N·m） 即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。 泊头市东进波纹管有限公司 电话：0317-8194008 传真：0317-8194006 手机：13780576592 联系人：刘经理 邮箱：13780576592@163.com 网址：www.btdjbwg.com 地址：泊头市工业开发区 http://www.btdjbwg.com/products/ddrusfh.html
