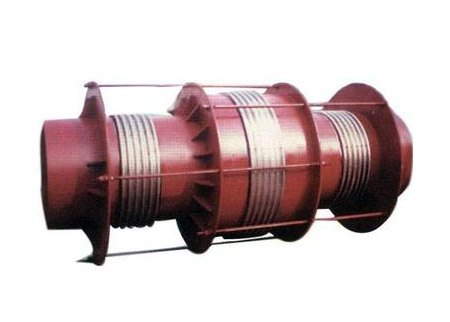

内外压力平衡式波纹补偿器，从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。 型号： 波纹管制造厂生产DN100-DN1600，压力级别0.25Mpa-2.5Mpa 连接方式和产品补偿量根据用户要求。 一 、型号示例： 举例：1.6NP200*8j 表示：工作压力为1.6Mpa，通径DN=200mm，波数为8，接管连接的内外压平衡式波纹补偿器。 二、使用说明： 内外压平衡式波纹补偿器，能补偿管道系统中的轴向位移，内压推力自身平衡，本结构可用于不宜设置固定支架的高物位置管线中。 三、内外压平衡式波纹补偿器对支座作用力的计算： 轴向弹性力：Fx=Kx*(f*x) 式　　　中：Kx-轴向刚度N/mm 　　　　　　X-轴向实际变形量mm 　　　　　f-计算系数，当预变形(包括△X=0时)f=1/2，当不进行预变形时，f=1。 四、内外压力平衡式管道伸缩节（金属波纹伸缩节）结构特点 管道伸缩节由内压伸缩节和外压伸缩节连接而成。 五、内外压力平衡式管道伸缩节（金属波纹伸缩节）补偿特点 该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。 六、内外压力平衡式管道伸缩节（金属波纹伸缩节）安装使用注意事项： （1）安装时疏水口向下。 （2）现场安装完后，必须拆除拉杆。 （3）安装时介质流向与管道伸缩节的流向标志一致。 泊头市东进波纹管有限公司 电话：0317-8194008 传真：0317-8194006 手机：13780576592 联系人：刘经理 邮箱：13780576592@163.com 网址：www.btdjbwg.com 地址：泊头市工业开发区
