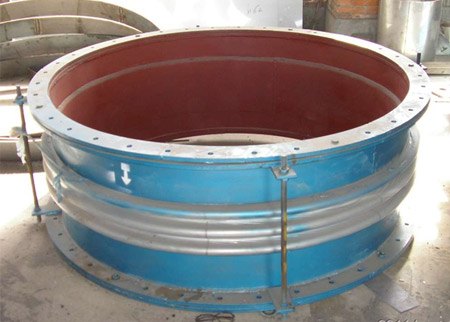

详细描述： 1、用途：轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。 2、型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa 3、连接方式：1、法兰连接 2、接管连接 4、轴向补偿量：18mm-400mm 5、型号示例如右图：举例：0.6TNY500TF 　　表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。 内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。 作用力的计算内压推力：F=100·P·A　　　　 轴向弹力：Fx=Kx·（f·X） 横向弹力：Fy=Ky·Y 　　　　　　　弯 矩：My=Fy·L 弯 矩：Mθ=Kθ·θ 　　　　　合成弯矩：M=My+Mθ 式中：Kx：轴向刚度N/mm X：轴向实际位移量mm Ky：横向刚度N/mm Y：横向实际位移量mm Kθ：角向刚度N·m/度　　　　　　　　　　θ ：角向实际位移量度 P：工作压力MPa A：波纹管有效面积cm2(查样本) L：补偿器中点至支座的距离m 泊头市东进波纹管有限公司 电话：0317-8194008 传真：0317-8194006 手机：13780576592 联系人：刘经理 邮箱：13780576592@163.com 网址：www.btdjbwg.com 地址：泊头市工业开发区
