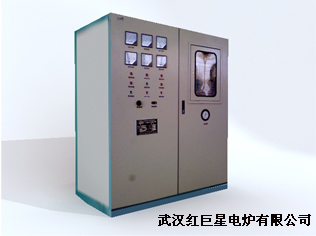

HJX-10.2 KGPS晶闸管中频电源

--------------------------------------------------------------------------------

性能简介:

　　



 产品编号： HJX-10.2
产品名称： KGPS晶闸管中频电源
规　　格： 规格齐全
产品备注： 静止变频装置
产品类别： 高中频电源，中高频电源


    产 品 说 明
  一、用途：
    本晶闸管中频电源是一种静止变频装置，利用晶闸管元件将三相工频电源变换成单相中频电源。本装置对各种负载适应力强、适用范围广，主要应用于各种金属的熔炼、保温、烧结、焊接、淬火、回火、透热、金属液净化、热处理、弯管、以及晶体生长等。据用户反馈，本公司生产的电源具有启动快，质优价廉，安全可靠，使用寿命长，操作简便,节能环保等优点，在新老用户中赢得了很好的口碑。
二、特点：
    1、电源柜采用冷轧钢板喷塑处理，元件部局合理，便于安装、调试、维护，冷却方式采用风冷或水冷。
    2、整流桥（ＫＰ管）、逆变桥（ＫＫ管）均采用优质晶闸管，控制电路的器件选用优质元件，使设备的可靠性和稳定性很高。
    3、本装置的控制核心分为两类，分别是采用国内最先进的恒功率控制板扫频启动（2.6 、3200和3206系列中频装置）和零启动控制板（2.7和2.8系列中频装置）在整个启动过程中，频率调节系统和电流调节系统时刻跟踪负载的变化，实现了较为理想的闭环软启动。这种启动方式对晶闸管冲击小，有利于延长晶闸管的有效寿命，同时还具有轻、重负载均容易启动的优点。
......

三、结构简介：
    整套电源柜配件包含电源柜壳，电流互感器，水冷电缆、空气开关，主控板，瓷保险，可控硅散热器，可控硅架，分水器，晶闸管，水斗，仪表，电抗器，进项线圈，冷却塔，换项线圈，中频变压器，无感电阻，电源变压器，电位器，绕线式电阻，指示灯，穿心式电流互感器，按钮指示灯，电容。

四、使用条件：

     1、海拔高度：≤1000米；
     2、环境温度：水冷方式：＋50C≤＋400C ；风冷方式：－200C≤400C；
     3、环境相对湿度：≤95% ±250C；
     4、电源电压波动：≤±5%；
......


五、技术参数：
     １、中频输出：单相；
     ２、功率因数：≥94%；
     ３、电源效率：97%；
......
