上海玉机阀门有限公司

一、F43X-10双封自净式防逆水封阀是玉机公司技术人员研制开发的最新产品，主要应用于清蓄水池溢流管道上，平时因阀内有水封可阻止下水道臭气进入清水池，因大雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒流清水池，是良好的供水卫生保护装置。

二、性能特点

本阀结构简单，溢流顺畅无阻，具有双重水封作用，阻隔臭气及污水倒灌，性能可靠，效果良好，且污水倒灌时所带杂物不影响密封性能。

三、工作原理

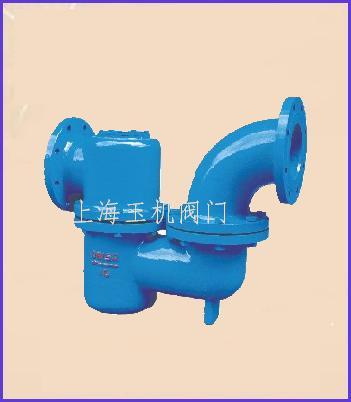

　F43X-1.0T防逆水封阀主要由带存水弯的阀体及浮球盖板组件等组成，带浮球的盖板盖在阀体的密封阀座上，将阀腔分成内外两部分，内腔为清水部分，外腔通排水管道，当内腔充满清水时．因位于内腔的浮球作用，盖板压力降低，易于开启通流。溢流停止后，盖板可自行复位．盖严阀座，从而可严格阻断臭气及污水倒灌。如果水池进水口浮球阀关闭良好，数年不溢流，阀腔无水，浮球可加重盖板重量，更好地盖严阀座，同样可严格阻隔臭气及防止雨、污水倒灌清水池。如果污水进入阀体外腔，所带杂物仅能粘附在盖板外表面，不影响盖板封严阀座。故该防逆水阀工作可靠，效果好，不易出故障。且当有杂物沉淀时．下次溢流时可自动冲出阀体。

四、结构形式及外形安装尺寸

F43X-1.0T防逆水封阀结构如图1所示；安装尺寸见表1



五、安装及作用说明

1、本阀一般安装在清水池溢流管上，并彻窨井保护

2、本阀应按进出水管方向水平安装，不得坚直或超过45℃倾斜安装，以免影响阀门盖板自动密封效果。

3、本阀前后均无需安装检修阀门，如需检修，，可在清水池不溢流时进行。

4、本阀防杂物污染能力甚强，一般无需检修，但需每隔两至三年检查一次阀芯是否动作灵活，有无杂物影响密封。

5、检查时，只需打开阀顶部防护罩，用手拉动阀芯并自由放下即可。

六、特别提示

1、本防逆水封阀装于清水池溢流管上，以前的防逆水封阀（图2）及存水弯（图3）或溢流井（图4）在阀内无水时，均不能阻隔臭气进入清水池，而当清水池进口浮球鞋阀很好时，尤其是新建水池，往往很少溢流甚至数年无溢流，因而，上述三种装置均不能防止下水道臭气进入清水池，而本防逆水封阀的盖板浮球结构则可无论是否有水均可阻隔臭气，保持清水池良好的卫生状况。



2、上述三种防逆水封置，当雨、污水倒灌时，均易产生泥沙沉淀和淤积，无自净功能或自净能力很弱，后两种且无防逆作用，仅有水封本防逆水封阀则具有防淤自净能力，工作安全可靠。

DN
 D
 D1
 D2
 L
 H
 HO

80
 200
 160
 135
 500
 380
 85

100
 220
 180
 155
 560
 420
 85

150
 285
 240
 210
 690
 510
 85

200
 340
 295
 265
 825
 600
 95

250
 395
 350
 320
 945
 700
 95

300
 445
 400
 368
 1065
 795
 95

400
 565
 515
 480
 1308
 930
 100

500
 670
 620
 582
 -1531
 1080
 100

600
 780
 725
 682
 1770
 1250
 100

700
 895
 840
 794
