电动刀型闸阀









【概 述】

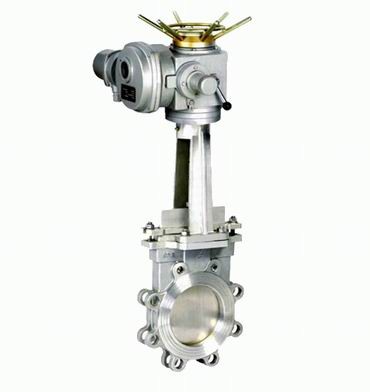

PZ943H电动刀型闸阀，配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭，阀体材质采用铸钢、不锈钢，通径范围：DN50～DN1000，使用温度：≤425℃，公称压力：1.0～1.6MPa。应用于化工、煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用。



产品特点

l、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50～900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等
8、工作温度：
软密封(PTFE)：-40℃～180℃
碳素钢：-29℃～425℃
不锈钢：-40℃～600℃
铬钼钒钢：≤550℃
工作压力：0．6～1．6MPa

执行标准：

设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927

部件材质说明 代号 零件名称 材质说明
名称 牌号
1 圆螺母 优质碳素钢 25
2 手轮 灰口铸钢 HT200
3 轴承压盖 优质碳素钢 35
4 阀杆螺母 铝青铜 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
铝黄铜 ZCuZn25A16Fe3Mn3
5 轴承 — 51110
6 阀杆 不锈钢 304、316、2Cr13
7 支架 碳素钢、不锈钢 WCB、CF8等
8 闸板 不锈钢 304、316、304L、316L、2Cr13
9 螺栓螺母 优质碳素钢 35
10 填料压盖 碳素钢 WCB
11 填料 柔性石墨盘根石棉根
增强四氟纤维盘根 —
12 阀体 碳素钢、不锈钢 WCB、CF8（304）、CF3（304L）
、CF8M（316）、CF3M（316L）、
密封座堆焊合金或不锈钢


主要外型及连接尺寸

公称压力 DN L D1 D2 H D0 L0 L1 L2 N-M 电装
型号 电机
功率 公称
转矩 重量
0.6
MPa  50 50 90 110 370 365 283 326 219 4-M12 DZ10 0.25 100 52.3
65 50 110 130 460 365 283 326 219 4-M12 DZ10 0.25 100 53
80 50 125 150 590 365 283 326 219 4-M16 D
