上海玉机阀门有限公司

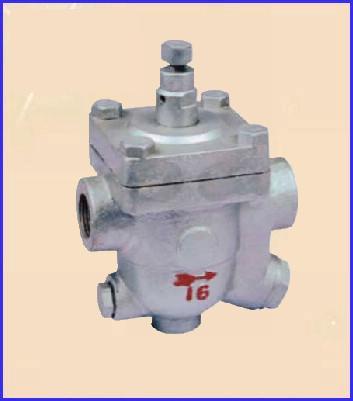

 CS11H(A型)自由浮球式蒸汽疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。CS11H(A型)疏水阀结构特点：1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

【 排量图 】

【 主要外形及连接尺寸 】

产品型号
 口径  尺寸
DN  L  H  D  D1  D2  b  f  Z-φd
CS41H-  16  C-B
25
40
 15  195  195  95  65  45  14  2  4-φ14
20  195  200  105  75  55  14  2  4-φ14
25  215  225  115  85  65  14  2  4-φ14
CS41H-  16  C-D
25
40
 25  270  245  115  85  65  14  2  4-φ14
32  270  250  135  100  78  16  2  4-φ18
40  280  290  145  110  85  16  3  4-φ18
50  290  300  160  125  100  16  3  4-φ18
CS41H-  16  C-F
25


 50  410  380  160  125  100  16  3  4-φ18
65  410  380  180  145  120  18  3  4-φ18
80  430  420  195  160  135  20  3  8-φ18
100  430  440  215  180  155  20  3  8-φ18
125  480  510  245  210  185  22  3  8-φ18
150  480  510  280  240  210  24  3  8-φ23


【 主要外形及连接尺寸 】
