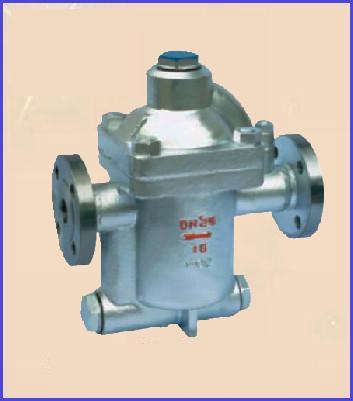

CS45H倒吊桶疏水阀用于蒸汽主管、医院消毒器、浓缩装置、圆筒式干燥机、热风式干燥机、硫化机、热交换器、分汽缸、蒸馏器等。超小型、重量轻的ES5型倒吊桶疏水阀最适用于染声机、洗涤机器、空调机等。全不锈钢的ESU5型倒吊桶疏水阀专为医院用汽设备、食品工业制造。

【 排量图 】



【 耐磨损的SCCV关闭方式 】

SCCV关闭系统是自动定心，自动关闭系统(Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。

【 主要外型及连接尺寸 】

倒吊桶疏水阀型号
 公称通径DN(mm)
 连接方式  使用压力范围
（Mpa)  阀体材质
 最高允许温度℃
 外形尺寸
L  H1  H2  W
ES5
(CS15H-3.7.11.16)  15
20
25  内螺纹
ZG1/2"-1"  0.01-0.3·0.7·1.1·1.6  ZG1Cr18Ni9Ti  350  138  72  94  103
ESH5
(CS15H-3.7.11.16P)  15
20
25  内螺纹
ZG1/2"-1"  0.01-0.3·0.7·1.1·1.6·21  ZG1Cr18Ni9Ti  350  138  72  94  103
ESH5F
(CS45H-3.7.11.16P)  15
20
25  法兰
Flange  0.01-0.3·0.7·1.1·1.6·21  WCB  350  210  72  94  103
ES8B
(CS15H-5.8.16)  15
20
25  内螺纹
ZG1/2"-1"  0.01-0.5·0.8·1.6  WCB  220  138  72  94  103
ES8N
(CS15H-5.8.16  15
20
25  内螺纹
ZG1/2"-1"  0.01-0.5·0.8·1.6  WCB  220  138  72  94  103
ES8BF
(CS45H-5.8.16)  15
20
25  法兰
Flange  0.01-0.5·0.8·1.6  WCB  220  210  72  94  103
ES8NF
(CS45H-5.8.16)
 15
20
25  法兰
Flange  0.01-0.5·0.8·1.6  WCB  220  210  72  94  103
ES10
(CS15H-8.8.16)  20-40  内螺纹
ZG1/2"-1"  0.01-0.8·1.2·1.6  WCB  220  200 &n
