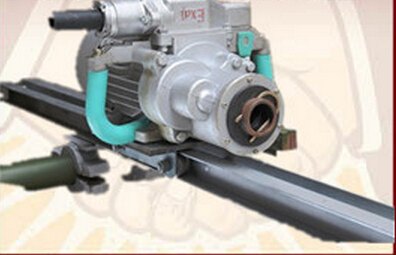

ZJ—40/2.2电动钻机是一款煤矿用架柱式电动钻机，煤电钻的一种，煤矿用架柱式电动钻机用来进行普通煤电钻实现不了的硬煤层软岩层的钻孔，也比普通煤电钻操作方便，快捷，是省时省力的矿用电动钻机

创新就是生活，不断创新，质在亿安！

一.概述：

ZJ—40/2.2型煤矿用架柱式电动钻机(以下简称电钻)适用于有瓦斯（甲烷）或煤尘爆炸危险的矿井实施钻孔及探水、探瓦斯等作用，也可用于其他矿山或岩土工程钻孔用。

二.特点：

该钻机输出功率为2.2kW，钻机过载能力强，可减少部分卡钻或钻透夹矸成孔率高；配备的专用转换开关可使钻机反转，能迅速退出卡钻的钻杆，钻机工效高；配备的导轨可减轻工人劳动强度；所用轻合金材料通过国家检测部门的金属摩擦火花安全性检验；钻机具有功率大、功能多、效率高、重量轻、操作方便、安全可靠、结构简单、维修方便等特点。

创新就是生活，不断创新，质在亿安！

三.用途及适用范围

电钻系钻岩石爆破孔的一种工具，适用于煤矿井下巷道掘进、矿井巷道掘进、矿山开采、水利建设、道路修筑和石方工程的作业，该型号电钻具有矿用隔爆结构，也可用于甲烷与煤尘爆炸危险的矿井煤层中钻注水孔，探水孔和探放瓦斯孔。

四.基本性能参数：

项目            性能参数            单位            参数值

主机            额定转矩            N•m            40

            额定转速            r/min          520

            空载噪声声功率级            dB（A） ≤95

            负载噪声声功率级            dB（A） ≤105

            主机外形尺寸（长×宽×高）      mm  500×420×250

            机重            kg      29

            钻尾形式及连接尺寸      mm  φ26

            钻孔直径            mm  30～42

            最大钻孔深度            m      30

            钻进速度            mm/min  280

            适用岩石抗压强度            MPa 60～80

  推进器及支架        推进行程            mm  1300

            推进器总长度            mm  1800

            钻孔变幅角度            （ °）  45

            最大工作高度/最小工作高度          mm  500/1500

            推进器机重      kg      19

            支架机重            kg      20

电机            型号                    YBDZ-2.2

            额定功率            kw    2.2

            额定电流            A        16

            额定电压            V        127

            额定转速            r/min          2820
