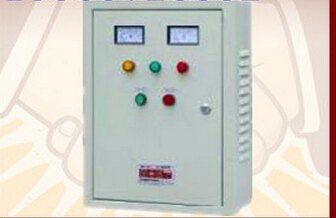

QX4星三角起动柜在AC-3使用功率145KW以下的三相鼠笼式感应电动机降压起动之用

一、我公司生产的星三角起动器适用于交流50HZ或60HZ，额定电压为380V，在AC-3使用功率145KW以下的三相鼠笼式感应电动机降压起动之用，起动方式由“Y”自动换成“△”运行；对电动机具有过载，断相与欠压保护功能，广泛用于压缩机，风机、水磊等设备配套。本产品符合GB14048.4。

二、工作条件

1、海拔不超过2000m；

2、周围的温度为：-5℃～+40℃，24小时内其平均温度不超过+35℃；

3、空气相对温度不大于85％（20℃±5℃时）；

4、有无爆炸危险介质中，且介质中无凝露腐蚀金属体及导电尘埃的地方。

5、振动不大于0.5毫米，频率不大于每分钟600次振动；

6、与垂直面的倾斜度不超过5℃；

7、有防雨、雪设备的场所；

三、技术参数

380V三相鼠笼电动机额定电流Le功率Kw        型号Type            与“星三角”减压起动器相配热继电器      整定电流范围

KW A        0.58Le

9        17.4 10      QJX2-123          JRS1-12316(LR1-D12316)      10～13

10      19      11      QJX2-123          12316(LR1-D12316)        10～13

11      21      12.1 QJX2-123          12316(LR1-D12316)        10～13

15      29      17      QJX2-253          16321(LR1-D16321)        13～18

18.5 35      20.5 QJX2-323          15322(LR1-D26322)        18～25

22      42      24      QJX2-323          40353(LR1-D40353)        23～32

25      47.5 27.5 QJX2-403          40353(LR1-D40353)        23～32

30      57      33      QJX2-403          40353(LR1-D40353)        30～40

33      62.7 36      QJX2-403          40353(LR1-D40353)        30～40

37      7        40.8 QJX2-403          40353(LR1-D40353)        30～40

40      76      44      QJX2-503          63357(LR1-D63357)        38～50

45      85.5 49.6 QJX2-503          63359(LR1-D63359)        48～57

51      97      56.3 QJX2-503          63359(LR1-D63359)        48～57

55      105  60.9 QJX2-503          63361(LR1-D63361)        57～66

59      112  65      QJX2-803          63361(LR1-D63361)        57～66

63      119  69.5 QJX2-803          80363(LR1-D80363)        63～80

75      142  83      QJX2-803          80363(LR1-D80363)        63～80
