设备用途

广泛用于LED蓝宝石衬底、光学晶体材料、五金零件、模具、导光板、阀片、液压密封件、不锈钢等各种材料的单面研磨。

设备原理

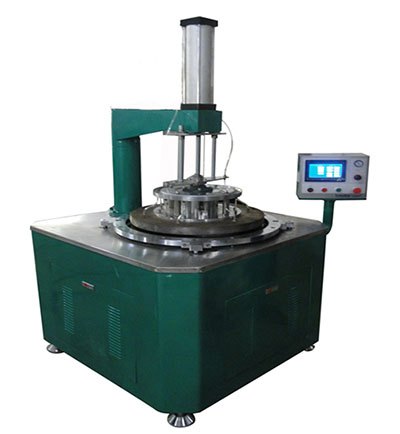

1、本平面研磨机为精密研磨设备，被研磨产品放置于研磨盘上，研磨盘逆时针旋转，工件自己转动，用重力加压的方式对工件施压，工件与研磨盘作相对旋转摩擦，来达到研磨目的。

2、修盘机采用油压悬浮导轨，配合金刚石修面刀对研磨盘进行精密修整，使研磨盘得到精密的平面度。

设备特点

1、研磨盘平面度可达到±0.002mm；直径50mm工件加工后平面度可达到1/4波长。

2、本平面研磨机工件加压可采用压重块加压气缸加压两方式，压力可调。

3、本研磨机采用按钮控制PLC程控系统，速度可调，操作方便。

4、研磨盘可采用水冷循环系统，温度可控制在低温状态、误差±1°C解决了磨削过程中产生热量使工件变形。

5、可根据客户需求定制不同大小尺寸设备。

6、可做成转速0~300RPM高速研磨机。

设备规格

型号

研磨盘规格(MM)

最大加工尺寸

研磨盘转速

定时范围

主功率

修面机功率

修面速度

外形尺寸(M)

重量

JYD380

380*140*12t

140mm

0-160RPM

99小时

0.75KW

0.1KW

0-250mm/min

0.8*0.9*8.5

275kg

JYD480

460*140*12t

180mm

0-160RPM

99小时

1.5KW

0.2KW

0-250mm/min

0.8*1.25*1.55

1100kg

JYD610

610*180*12t

270mm

0-160RPM

99小时

2.2KW

0.2KW

0-250mm/min

1.05*1.6*1.7

1600kg

JYD910

910*200*12t

450mm

0-160RPM

99小时

7.5KW

0.2KW

0-250min/min

1.9*1.5*2.2

2700kg
