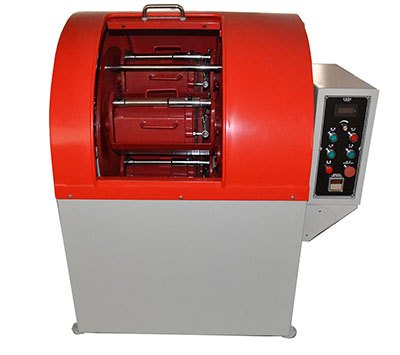

1、离心滚筒机简介及功能

该机型是根据美国市场的需求而开发出的最新产品，它的电气和安全性能达到了CE和UL认证的要求，该产品大批量的出口美国，深受美国市场的欢迎。

离心滚筒机主要功能有：

1、同步带传动，运转平稳，噪声小。

2、可更换聚氨酯内桶，降低成本。

3、适合小型、超薄件的研磨或高级抛光。

4、滚筒组可更换，不影响主机工作时间，提高工作效率。

2、机械结构与特点

（一）滚桶转盘总成

由4个内容积10L六角形滚桶安装在由V型带传动的大转盘上，由行星同步带轮组带动滚桶于大转盘形成反向自转，使滚桶内的磨料与工件在双重离心力的作用下产生强力摩擦，能高效完成工件的光整加工，大转盘由2.2KW制动电机驱动，通过变频器控制，可以使大转盘在0～180达到无级变速。

（二）滚桶自动倒料机构

采用0.55KW电机通过减速器链轮传动系统，可使滚桶自动翻转360°，排料时可先打开滚桶盖板，通过操纵按钮将滚桶下转180°，将工件和磨料倾倒在下部的接料槽内。

（三）机座

由钢板与槽钢组焊而成，滚桶转盘总成固定在机座上部，机座上部安装了圆弧形上罩，上罩前部安装了活动拉门，关上拉门后机器方可启动。

（四）电控系统

安装在机器侧面封闭的电箱内电箱可以向外侧转动20°以方便机器上罩的装卸，通过操纵面板的各部按钮控制主机运转，采用进口变频器从0～180转可以任意调整。采用优质刹车马达，四个小桶可以任意停在所需的位置。

（五）采用进口零件

采用日本进口的聚氨酯（PU）耐磨、耐高温、耐酸碱，使用寿命长，更换方便。

（六）节约空间

该机器具有体积小、设计合理的特点，在不减少容积的前提下，大大的缩小了体积，比国内外同样容积的机器小三分之一，合理的节约了空间。

（七）效率高

加工出的零件精度高、亮度强、无碰伤，而且效率高，比同类产品节约加工时间50%左右。

3、离心机参数

机型

容量（L）

外形尺寸（mm）

功率（KW）

重量（KG）

回转速（RPM）

最大充填量（L）

JYD-15L

15

600*550*700

0.75

137

0-180

80%

JYD-30L

30

910*912*1080

1.5

250

0-180

80%

JYD-60L（自动卸料）

60

1210*1054*1484

3.75

650

0-165

80%

JYD-80L（自动卸料）

80
