全新机身便于操作与携带

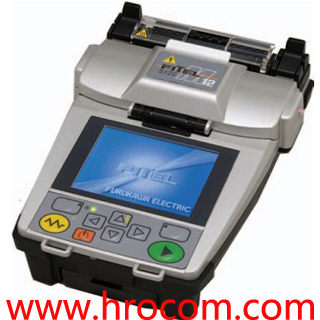

全新外型设计的S122 熔接机无论是放在工作台还是握在手中都极其平稳，可适用于任何熔接环境。主机和防风罩都是由镁合金制成，四角由橡胶垫保护，独特的便携和低外型设计。 * AC/DC 适配器或电池可不用连接线插入到主机上。
* 图形操作界面，多窗口光纤显示
图形操作界面和可透视LCD是S122操作更加简单，即使在强光下，熔接图像也同样清晰。可同时显示X场和Y场光纤图像。
* 更快熔接，性能更高
15s 熔接和45s 加热提高了工作效率。可存储光纤图像、切割次数和剥纤次数，可视维修菜单导航功能便于操作者进行机器的日常维护。
* 结构紧凑、重量轻
最小的带状熔接机，仅重1.13 kg, 可熔接12芯带状光纤. S122M12创造光纤的全新熔接领域（长途干线、局域网、FTTH）
* 全自动选择熔接程序
根据带状光纤的芯数全自动选择合适的熔接程序.
* 自动重组光纤
可全自动振动光纤夹具座使光纤对准.
* 全自动控制熔接温度
熔接过程的温度是受机器自动控制的. 当熔接环境变化时无需进行放电检查




技术参数

　光纤类型
 　SM / MM / DS / NZDS

　光纤芯数
 　1, 2, 4, 6, 8,12-芯带状光纤 (S122M12)

　涂覆直径
 　单芯：0.25, 0.9mm
　带状：0.28 – 0.4mm (厚度)

　包层直径
 　0.125mm

　热缩管长度
 　40mm, 60mm

　典型损耗
 　SMF: 0.05 dB, MMF: 0.03 dB
　DSF: 0.08 dB, NZDS: 0.08dB

　熔接时间
 　带状：15s,单芯：13s

　加热时间
 　40mm 单芯. 37s；60mm 单芯. 51s
　40mm 带状. 45s

　切割长度
 　10mm

　程序数量
 　熔接: 150 / 加热: 12

　

数据存储
 　熔接数据: 1,000 ，可存储光纤图像

　

电源
 　直流：13 - 18V
　交流：100 - 240V (50/60Hz) (使用交流适配器S971)

　

电池寿命
 　40 芯 (熔接+加热)

　

尺寸
 　140W x 189D x 86H (mm)

　

重量
 　主体: 960g, 电池: 170g

　外界环境
 　操作
 　温度: -10 - +50 °C；湿度: 小于 90% at 38°C(无凝水)

　存储
 　温度: -40 - +60 °C；湿度: 小于 95%

　输入/输出接口
 　USB1.1


标准配置

　序号
 　名称

　S122M12
 　S122M12 主机

　S122-X-A-0006
 　冷却托盘

　S122-X-A-0008
 　光纤重组器（1对）

　S122-X-A-0009
 　携带箱

　S325A
 　切割刀

　S218R
 　热剥钳

　S709A-012
 　12芯夹具 (1对)

　S943
 　锂电池

　S971
 　AC 适配器

　S958B
 　电池充电器&nb
