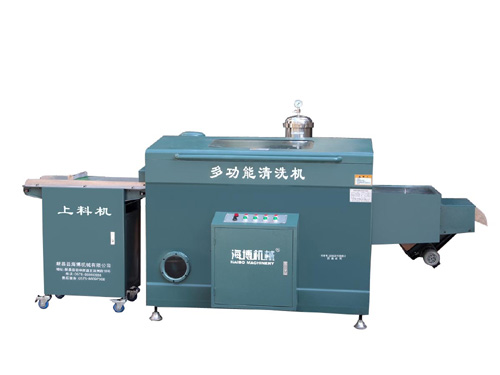

转笼式清洗机
一、本机根据锥型转笼式原理设计研制而成的国家专利产品——多功能清洗机。本设备可配备上料退磁系统和磁性分离系统，可与涂油、烘干系统连线配套使用，也可单机使用。具有超节能、灵活高效、故障率低、操作维修方便、可连续工作、生产效率高等优点。

二、本机适用于轴类以外的所有半成品、成品工件及各种非标球轴承和轴承保持器单件或批量的清洗，网带式清洗机不易清洗干净易掉产品及断带和劳动强度大的缺陷，同时也是液压元件、五金元件、仪表零件、制冷元件、汽车零部件等机械行业的理想清洗的设备。

三、工作原理:转笼呈锥筒形状，其中心水平安装，转笼旋转时，靠工件自重和转笼斜度向前移动，使清洗工件在转笼内壁一定角度内成钟摆式自然向出口挪动，并且清洗工件受到上下喷嘴各个角度高压喷淋的冲洗，能够彻底清除吸附在工件上的细小油污和粉尘，从而使产品达到更高的要求。

四、主要结构特点

1）本清洗机由精密过滤循环系统和转笼传送系统、喷淋系统、变频调速系统、吹干系统等组成。

2）过滤系统由粗、精过滤两部分组成。粗过滤是将清洗产品的回流液，循环经过磁性吸附及丝网粗过滤分离组成。在清洗过程中，清洗回流液中金属物经过磁性吸附分离。颗粒物经丝网粗步过滤后，再由高压泵送入精细过滤系统，这样可以大大的提高精细过滤芯使用寿命，节约了成本。精过滤器是由过滤桶内的精细过滤芯（过滤芯可根据用户的清洁要求选择配制）的高压过滤。用户可以自行更换清洗过滤桶内的滤芯，使产品达到更好的清洁度。

3）自重的分力抵消磨擦力后,使产品向出口挪动。

4）喷淋系统是由喷嘴和喷杆组合。喷嘴由旋转角度喷嘴安装在上下喷管呈一定角度交叉安装，产品在挪动时受上下不断冲淋洗涮。

5）变频电机是由变频器无级调速可控制清洗产品清洗时间的长短和效率。

6)吹干系统采用高压力的旋涡风机经多组引导喷嘴，导向吹干。

7）本机可连接，清洗、烘干、涂油为一体，节省周转成本，提高产品质量。
