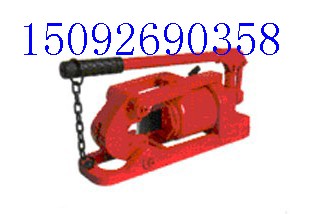

QY-30，QY-48液压钢丝绳切断器
液压钢丝绳切断机
名 称                        QY30            QY48
可切最大直径钢丝绳            30mm            48mm
活塞进程                     ≥38mm            ≥60mm
动力进程 10mm 8.8 泵心工作10次
最大剪切力                    7.5T               20T
贮油量                       0.19L                0.30L
手柄作用力                    ≤25KN             ≤39KN
液压钢丝绳切断机端座、座板、活塞、活塞杆、端帽、动力、定刀、定刀座、油缸、外壳、泵体、泵心、掀手。O型密封圈、拉臂等零件组成，利用液压传动原理，上下揿动揿手，揿动油泵活塞，动力随活塞向外伸出进行切割。
四、 液压钢丝绳切断机使用方法
1、 切割前须检查各部分结构是否正常。
2、 将需切断的钢丝绳切放入定刀座内，将位臂套住型拉臂前端之矩形凸台。
3、 顺时针方向拧紧回油阀杆，然后将揿手上下揿动，动刀随活塞向外伸出进行切割钢丝绳，钢丝绳切断后，将回油阀杆逆时针方向旋松，动刀自行渐渐返回。
五、 维护保养事项
1、 液压钢丝绳切断机根据使用条件不同，工作环境温度在-5℃---+45℃时用N15机械油，工作环境温度在-20℃--- -5℃时用合成锭子油滤后注入，须保持一定油量，否则达不到切割钢丝绳的目的。
2、 不适用于有酸减或腐蚀气的工作场所使用。
3、 使用过程中安放位置不得侧置，倒置。
4、 本产品在使用过程中须根据使用情况作定期检查。
六、 可能起故障的原因及消除方法
1、 动手柄动刀不前进 故 障 原 因 消 除 方 法
没有旋紧回油阀杆 旋紧回油阀杆
工作油粘度过大或没有工作油 调换或加入工作油
吸油钢球被污物塞住 清除污物


2、 揿动手柄动刀一进一退 故 障 原 因 消 除 方 法
进油钢球渗漏 修打凡尔线、换钢球
进油钢球处被污物塞住 消除污物

3、渗油或漏油及其它 故 障 原 因 消 除 方 法
密封圈损坏或失效 调换新的
个别零件有轻微破裂小穿孔 检修和旋紧
螺纹连接处
