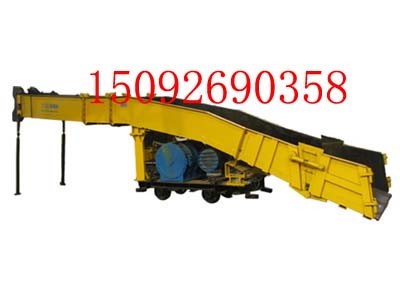

P-15B耙斗式装岩机，耙斗机，装岩机
本公司专业生产加工：P-15B耙斗装岩机、装岩机，P-30B耙车机, P-60B扒煤机, P-90B耙斗装岩机耙斗式装岩机用在岩巷掘进中配以1.1m3矿车或箕斗进行装载作业,适于净高[P-15B(B)、P-30B大于2m,P-60B大于2.4m],净断面[P-15B(B)4.5m2、P-30B 6m3,P-60B 9m2以上]的巷道,具有装岩效率高、结构简单、可靠性好、应用范围广等特点,不但可以应用平巷,而且可以在30度以下的斜巷使用,是提高掘进速度,实现掘进机械化的一种主要设备。
    耙斗装岩机是通过绞车的两个滚筒分别牵引主绳、绳尾使耙斗作往复运动把岩石扒进料槽,自料槽卸料口卸入矿车或箕斗而实现装岩作业。
    该机主要由固定楔、尾轮、耙斗、台车、绞车、操纵机构、导向轮、料槽(进料槽、中间槽、卸料槽)以及电气部分等组成。PB系列耙斗装岩机具有效率高、结构紧凑、应用范围广等特点。用于巷道掘进中配合矿车进行装岩。不仅可以在30°以下上山、下山巷道装岩，还可以进行掘进工序的平行作业，提高掘进速度，是实现巷道掘进机械化的主要机械设备之一。
PB系列耙斗装岩机技术性能表
项  目 单 位 绞车型号
P-15B(A) P-30B(A) P-60B(A)
耙斗容积 m 3

0.15 0.30 0.60
技术生产率 m 3 /h

15-30 35-50 75-105
轨距 mm 600 600\762\900 600\762\900
主绳牵引力 KN 7.2-10.4 12.3-18.5 23.3-32.7
主绳牵引速度 m/s 0.9-1.4 0.85-1.22 0.97-1.35
钢绳直径 mm 12 12-15 15
容绳量 m 56 85-75 105
电动机功率/转速 kw/(rpm) 11/1450 17/1460 30/1470
电动机工作电压 v 380/660 380/660 380/660
外形尺寸 长 mm 5480 6600 9800
宽 mm 1550 2045 2750
高 mm 1800 1950 2220
总重量 T 2.5 4.75 6.5
