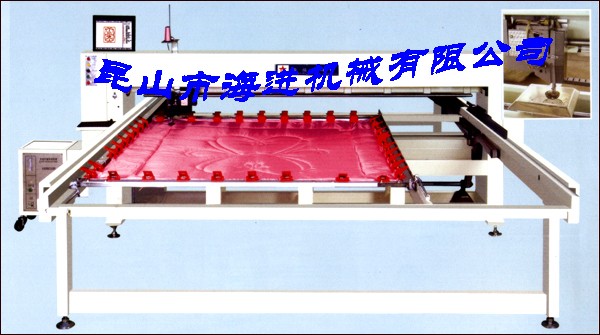

绗缝机
绗缝机，所有图案和程序均存储在3.5″电子盘上。电脑以中英文方式显示预置参数、绗缝图案和工作状态。操作者可按屏幕提示，选择所需要的工作参数，如针迹长度、针速等。绗缝时，屏幕作实时动态跟踪和图案变色显示。发生断上线，机头自动移到机架边缘。穿好线后，机头能复位到断线处并沿原路线倒退数针，然后继续绗缝。
绗缝机机是一款综合性价比非常高的单针电脑绗缝机,也是一款绗缝机中的战斗机。
用途：适用于被子,褥子,床罩,窗帘,服装等图案的绗缝,海绵,皮革等的绗缝作业也可以进行


[ 平 面 示 意 图 ]




特点
☉ 采用可靠的工业控制系统，主轴采用变频驱动系统、X及Y向采用步进驱动系统；
☉ 使用新型工控主板，系统可用USB闪存盘启动，可运行程序或恢复控制系统；
☉ 可以使用USB闪存盘复制花样及其它文件，并支持USB热插拔；
☉ 通过花样管理功能，能非常方便地对花样文件进行复制及删除；
☉ 具有花样浏览功能，能自动识别多种花样格式，并可对花样图形进行旋转及镜像；
☉ 计件及清零复位功能，工作统计功能；
☉ 提供正向及反向两种固缝形式，固缝针距可以特殊处理，并可改变固缝长度；
☉ 花样轨迹寻找功能，用来快速定位到花样图形中的某一点上开始绗缝；
☉ 实时显示绗缝状态及提示操作方法；
☉ 可以进行正向或反向绗缝，并提供空进、空退、穿线等按钮；
☉ 通过设置及修改功能，可方便的进行绷框界限设定及修改
☉ 通过界限及花样边空的设定，花样图形能进行自动缩放；
☉ 机头提供动压脚及固定压脚两套装置，且更换方便；
☉ 单头、单针、双线锁式线迹，大旋梭；
☉ 停机时机针自动停止在高位；断线检测功能，断面线时自动停机；
☉ 系统测试功能，能够迅速检测机器的工作状态，用于维修；
☉ 主轴故障检测功能，能有效避免主轴故障造成的拉破床被现象；具有越界等保护功能；
☉ 提供自动及人工两种回归原点模式，能避免不必要的停机。

电脑单针绗缝机基本参数表

参数型号 HXD-26 HXD-28 HXD-30
装被尺寸 2.6m×2.8m 2.8m×3.2m 3.0m×3.2m
落针尺寸 2.4m×2.6m 2.6m×3.0m 2.8m×3.0m
机    针 18 - 21 # 18 - 21 # 18 - 21 #
缝厚能力 1200g/㎡ 1200g/㎡ 1200g/㎡
绗缝速度 500-2200/rpm 500-2200/rpm 500-2200/rpm
针    距 2 - 7 mm 2 - 7 mm 2 - 7 mm
外形尺寸
(长×宽×高) 5.0m×3.5m×1.4m 5.0m×3.7m×1.4m 5.4m×3.9m×1.4m
电    源 220V/50Hz/1.5Kw 220V/50Hz/1.5Kw 220V/50Hz/1.5Kw
重    量 1250KG 1300KG 1400KG
