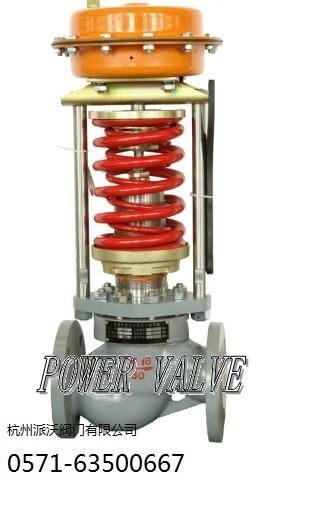

        ZZY型蒸气减压阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，自力式减压阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
        本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。。（以下页面图示配置为蒸汽减压阀配置，如有不同介质如液体，气体减压稳压需求，可电话联系公司销售部提供解决方案）

.自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
·压力分段范围细且互相交叉，调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。
·橡胶膜片式检测，执行机构检测精度高、动作灵敏。
·采用压力平衡机构，使调节阀反应灵敏、控制精确。

阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖：A3 A3钢涂四氟乙烯 不锈钢
填料：聚四氟乙烯 柔性石墨
橡胶膜片：丁睛、乙丙、氟、耐油橡胶


无


◆蒸汽减压阀主要技术参数和性能指标
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数 Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程 (mm) 8 10 14 20 25 40 50 60 70
公称压力 PN(MPa) 1.6 、 4.0 、 6.4
压力调节范围 (kPa) 15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620
600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性 快开
调节精度 ( ％ ) ± 5
使用温度 ( ℃ ) ≤ 350
允许
泄漏量 硬密封 (l/h) 单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
软密封 (ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
减压比 最大 10
最小 1.25



◆蒸汽减压阀外形尺寸与重量
公称通径 0N 20 25 32&
