一、构造和用途

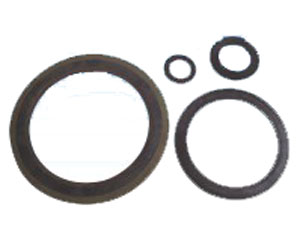

金属缠绕垫片是选用优质合金或不锈钢带材料，以石墨、石棉，四氟作填充材料，作“V”或“W”型相间螺旋缠绕制成。 应用于：石油、化工、机械、冶金、电力、造船及管道、阀门、泵、压力容器、冷凝器、塔、入孔、手孔等法兰连接处，作静密封之用。由于机械强度高，使用方便，压缩回弹性好，更适应在剧烈的温度交变声场合应用。

二、规格
1、厚度2.5、3.2、4.5、5、6、8mm等。
2、公称通径：10～3000mm。
3、品种：基本型、带内环、带外环、带内外环等。

三、使用范围

序号
 类型
 工作温度
℃
 工作压力
MPa

1
 石墨金属缠绕垫片
 -200～650
 ≤30

2
 石棉金属缠绕垫片 -200～450
 ≤25

3
 聚四氟乙烯金属缠绕垫片 -200～250
 ≤10


四、订购说明
产品类型  订单表示方法
基本型    1—外径×内径×厚度(mm)
带内环    2—外径×内径×内环内径×厚度(mm)
带外环    3—外环外径×缠绕部分外径×内径×缠绕部分厚
          度×加强环厚度(mm)
带内外环 4—外环外径×缠绕部分外径×缠绕部分内径×内环
          内径×缠绕部分厚度×加强环厚度(mm)
