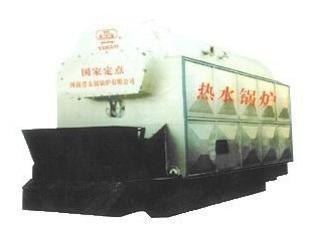

链条燃煤热水锅炉具有国内领先水平，与行业内同参数锅炉相比，具有结构紧凑、出力大、升压快、热效率高等特点：
该炉将两侧集箱上的部分上升管拉向炉膛，引入锅筒侧下方辅以锅筒底部隔热整浇成型，组成炉顶受热面，避免了锅筒底部火焰高温辐射，成功解决了锅筒底部“鼓包”缺陷。

两翼烟道布置，使烟气通畅地经由两翼烟道后进入前烟箱，有效降低了高温区管板的烟温，防止了管板裂纹和爆管事故的发生。

锅筒内采用单回程螺纹烟火管，传热效果好；具有烟管内烟尘自清扫能力，并通过合理的烟速设计，避免了烟管内积灰和磨损。卧式燃煤热水锅炉

采用强辐射炉拱，根据不同燃料设计炉拱，使前拱与后拱相适应，形成“α”火焰燃烧，易于着火，并提高了燃料的燃烬程度，解决了劣质煤的燃料问题，使煤种适应性更强。

炉膛出口烟尘惯性分离，有效降低排烟含尘浓度，并减少了对后部受热面的磨损。

炉排底座采用独立风室、两侧进风、曲臂螺杆调风结构，调节灵活，布风均匀；采用推拉式闸板清灰装置，闸板由耐热铸铁精加工面密封，有效防止燃烧变形和炉排漏风；采用大块炉排片，漏煤少，燃烧调整方便，可靠性高。

结构紧凑，安装体积比其它型式锅炉小，缩短了安装周期，降低了锅炉房造价。

链条燃煤热水锅炉技术参数：

序号项目单位技术参数1型号DZL1-0.7-AIIDZL2-0.7-AIIDZL2-1.25-AIIDZL4-1.25-AIIDZL4-1.6-AII2运输尺寸M5.4×1.8×3.15.3×2.3×3.55.3×2.3×3.56.8×2.6×3.66.8×2.6×3.63蒸发量t/h1.02.02.04.04.04工作压力Mpa0.70.71.251.251.65蒸汽温度_℃169.6169.61931942036设计热效率%77777878787受热面积锅炉+省煤器m²38.2981.9381.93143.31210.068炉排面积m²2.6053.03.05.954.559燃烧方式 链条层燃链条层燃链条层燃链条层燃链条层燃10适用煤种 II类烟煤II类烟煤II类烟煤II类烟煤II类烟煤 11锅炉重量t1617.818.82628.6
