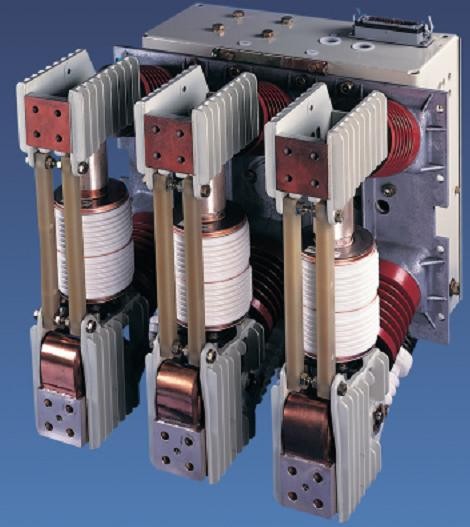

  SIEMENS真空断路器 西门子真空断路器＊机械参数：
带储能机构的电动(M1)操动机构2
2   断路器的储能机构可通过电动来实现，包括合闸线圈以替代手动操动机构.在通电及合闸弹簧能量释放状态下，电动机自动启动储能并在储能结束后切断电源.消耗功率约为380W(AC)，400VA(DC).
在弹簧储能的部分时间中电动机处于过负荷状态.2
2   为了保护电动机，我们推荐使用具有G特性的低压开关.操作电压可在额定电压-15%至+10%的范围内波动.
2   断路器亦可通过手动方式储能，用手柄对断路器的合闸弹簧储能直到“弹簧以储能”出现并且听到一声清脆的响声，这表明合闸棘爪已被锁定.此时可通过手动或电动使断路器合闸.合闸后，可重新对合闸弹簧手动储能.
  SIEMENS真空断路器 西门子真空断路器＊分合闸线圈：
  合闸线圈 (Ｙ９)３ＡＹ１５１０
  合闸线圈通电动作使合闸弹 簧释放能量，这就是电气合闸.交流操作均可选用.
  操作电压可在额定电压－２０％至＋１０％(ＤＣ)或－１５％至＋１０％(ＡＣ)的范围波动.功率消耗：约１４０Ｗ／ＶＡ.
  1. 分闸线圈(Ｙ１)３ＡＹ１５１０
  分励脱扣器是断路器基本结构的标准脱扣器.该脱扣器可以直接用线圈的铁芯“打开”锁扣机构.使断路器分闸.操作电压可功率消耗：约１４０Ｗ／ＶＡ．
  2. 二级脱扣器(Ｙ２)３ＡＸ１１０１(可选)
  当需用不止一个脱扣器时，则安装３Ａ＊１１０１分励脱扣器，使用该脱扣器时，电气分闸指令传递给线圈铁芯，然后打开线圈储能元件的锁扣系统，将断路器分闸.消耗功率：约７０Ｗ／５０ＶＡ.西门子真空断路器
  3. 过电流脱扣器(Ｙ４)３ＡＸ＊１１０１(可选)
  过电流脱扣器由一套储能机构，解锁机构及电磁系统构成.当脱扣电流超过脱扣器额定脱扣电流的９０％时，储能机构的解锁装置脱扣，断路器实现分闸.除了电流互感器之外，这种脱扣器需还配用一个耦合变压器.
  对于０．５Ａ和１Ａ两种规格，当脱扣电流为９０％额定脱扣电流时，且脱扣器带有分闸铁芯时，功率消耗为约１０ＶＡ.
  4. 欠电压脱扣器(Ｙ７)３Ａ＊１１０３(可选)
  欠电压脱扣器由一套储能机构，解锁机构以及电磁系统构成.当断路器处于闭合状态时，该电磁系统与电源相连接.当电源电压降低至某一数值时，解锁结构释放，通过弹簧储能机构将断路器分断.西门子真空断路器
  欠电压脱扣器还可以安装在电压互感器上，当工作电压降到允许值以下时，断路器自动脱扣.功耗约２０Ｗ.
  5. 辅助开关(Ｓ１)
  本产品提供两种型号的辅助开关.标准型号是５常开５常闭.延长型为１１常开１１常闭.
  绝缘等级：Ｃ级符合德国标准ＤＩＮＶＤＥ０１１０;负载电流：１０Ａ;额定关合电流：５０Ａ. SIEMENS真空断路器
  6. 断路器脱扣信号(Ｓ６和Ｓ７)
  当断路器分闸是由于脱扣装置引起时，位置开关Ｓ６会短时闭合，这可以作为电动跳闸信号.通常当手动分闸时手动按钮附带的开关Ｓ７随之断开，这时Ｓ６虽然闭合，但不会发出电动跳闸信号.
  7. 压敏电阻模块(Ｖ１－Ｖ３)
  切断直流感性负荷可能会产生危害控制线路中电子元件的操作过电压.为防止这一危害，断路器机械和控制部分中的感性元件(电动机，合闸线圈，分励脱扣器以及辅助接触器)可以接有压敏电阻(直流操作时).压敏电阻模块可用于直流６０Ｖ到２２０Ｖ.它可以把过电压限制在５００Ｖ左右.该模块由两个独立的压敏电阻回路组成.
  8. 机械／电气联锁 SIEMENS真空断路器
  ３ＡＨ断路器的储能机构可装配一机械／电气联锁装置用于断路器手车在某一位置的联锁.&
