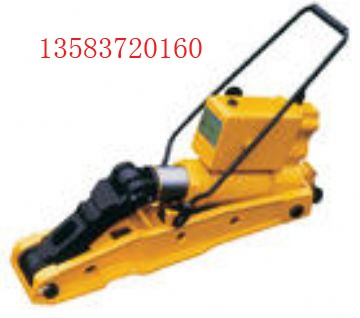

液压拨道器
液压拨道器，拨道器
一种用于铁道线路的液压拨道器。为适应板结道床、不同道碴高度线路及小拨道量的改道作业的要求，提出在由底盘、拨道杆和工作缸互相铰接组成的液压起拨道器的拨道杆表面上，从拨道杆与工作缸铰接点起，向拨道杆与底盘铰接点方向，具有一个以上不同高度和间距的用于拨道的凸台，最高凸台的高度为１０～４０毫米。
权利要求
一种由底盘、拨道杆、工作缸、油箱、阀体和双柱塞泵构成的液压拨道器，底盘、拨道杆和工作缸互相铰接构成平面三铰点四连杆或四铰点五连杆机构，其特征在于从拨道杆与工作缸铰接点处起，沿拨道杆表面向拨道杆与底盘铰接点方向具有一个以上不同高度和间距的用于拨道的凸台，最高凸台的高度为１０～４０毫米。
一、特点：
YB-200型液压拨道器具有结构简单，安全可靠，效率高，操作简便等特点，适用于钢轨的拨道作业，是铁路铺设及养护的理想机具。
ISO9001：2000质量体系认证单位
二、技术参数：
1、最大拨道力：                200kN
2、最大拨道量：                110mm
3、液压系统额定压力：          51MPa
4、整机重量：                  26kg
