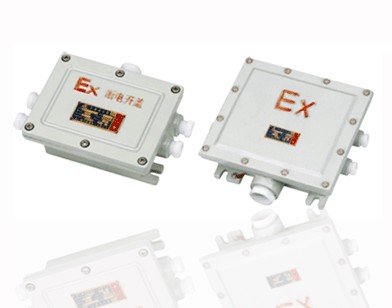

CBJX系列防爆接线箱




适用环
 型号含义
1区、2区危险场所。
IIA、IIB、IIC类爆炸性气体环境。
注：如要求IIC或增安型请注明。

产品特点
铸铝合金外壳,表面喷塑。
压铸成形，外形美观。
结合面采用曲路密封结构，具有较强的防水、防尘性能。
接线端子采用增安型专用端子，接线方便，牢固可靠，并且电流大小有多种规格可供用户任意选配。
进线口方向变化多端，可根据用户要求任意选配进线口并可根据用户要求直接配装配CBMJ系列的电缆
密封接头(注：用户在订货时须注明。)
符合GB3836-2000，IEC60079标准要求。

进线示意图 主要技术参数
  额定电压（V）  额定电流（A）  防爆标志  防护等级
380  20  Exe II T6
*Exd II BT6
*Exd II CT6
 IP54

外形尺寸 型号 A B C D E
CBJX-20/4 190 77
 160 90 76
CBJX-20/8 240 135 195 120 37
CBJX-20/16 270 165 250 175 90
CBJX-20/24 320 197 300 225 103
CBJX-20/36 360 237 330 240 105
CBJX-330X250 330 / 250 / 170
CBJX-300X400 400 / 300 / 190
CBJX-400X500 500 / 400 / 200
CBJX-500X600 600 / 500 / 200
CBJX-190X190(e) 295 165 270 230 120
CBJX-300X300(e) 400 252.5 400 360 165
CBJX-300X300(IIC) 400 252.5 400 360 165




注:图中打"/"的产品按通头布置后再定尺寸
